En employant un répétiteur de bus CAN une connexion entre deux systèmes de bus CAN indépendants
peut être créée. Il est alors possible de:
• Augmenter le nombre maximum de membres
Un maximum de 100 appareils peuvent être connectés à un même bus CAN. Ce nombre peut être
augmenté jusqu'à 250 en reliant plusieurs systèmes de bus CAN. Cette limitation à exactement 250
appareils est due au schéma d'adressage utilisé par le bus CAN. Celui permet l'attribution d'un maxi-
mum de 250 adresses différentes d'appareils CAN.
• Améliorer la qualité du signal
Avec les systèmes de bus CAN, dont la longueur dépasse 1000 mètres, un répétiteur de bus CAN doit
être utilisé. Ce répétiteur effectue un traitement du signal et un renforcement des signaux du bus. Le
temps de fonctionnement interne des répétiteurs d'approx. 150 ns correspond à une extension du bus
d'approx. 45 mètres.
• Créer des topologies réseau alternatives
En employant un ou plusieurs répétiteurs, non seulement la topologie de bus mentionée ci-dessus est
possible, mais la création d'autres topologies l'est également. Dans la figure suivante, une topologie en
étoile à partir de trois systèmes de bus CAN indépendents est donnée en exemple. Les trois bus CAN
sont connectés via deux répétiteurs.

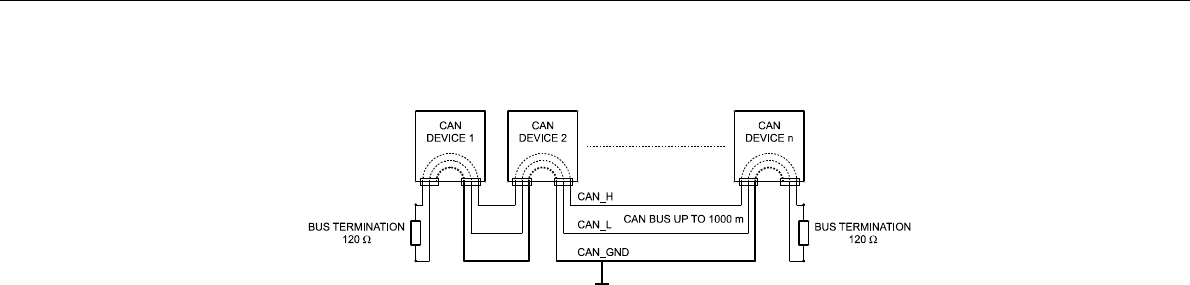

Illustration 4.9: Topologie du bus CAN
