Chaque fois que c’est possible, il est préférable d’utiliser un signal audio symétrisé pour alimenter l’entrée
de l’amplificateur de puissance. Des branchements non symétrisés ne seront possibles qu’avec des
câbles très courts et s’il n’y a pas d’interférences entre les signaux passant par l’amplificateur de puis-
sance. De ce cas, il sera obligatoire de ponter la tresse (blindage) et la fiche de l’entrée inverse du connec-
teur. Sinon, une chute de niveau de 6 dB pourrait se produire. Voir également l’illustration 2.11. Du fait de
leur immunité envers les sources d’interférences externes, telles que les gradateurs, prises secteur, lignes
de contrôles HF, etc., l'utilisation de câbles et de prises symétrisés est toujours préférable.
En plus du connecteur d’entrée, chaque voie est équipée d’une prise de type XLR (OUT A ou OUT B),
reliée en parallèle afin de permettre une liaison aisée en «daisy-chain» du signal audio pour le branche-
ment d’autres appareils audio.
Sortie (Connecteurs / Bornes de type Speakon) en mode Normal
Avec les amplificateurs PowerH la connexion des haut-parleurs diffère en fonction du mode de fonc-
tionnement actuellement sélectionné pour les blocs de l’amplificateur de puissance, c’est-à-dire du réglage
du sélecteur de MODE situé à l’arrière de l’ampli de puissance. En mode NORMAL, les haut-parleurs peu-
vent être connectés de deux manières différentes : à l’aide d’un câblage de haut-parleurs typique ou d’un
câblage Bi-Amp.
Câblage typique de haut-parleurs
La première possibilité consiste à utiliser les deux connecteurs Speakon, les haut-parleurs doivent alors
être connectés aux fiches 1+ et 1– des prises, voir l’illustration 2.13.

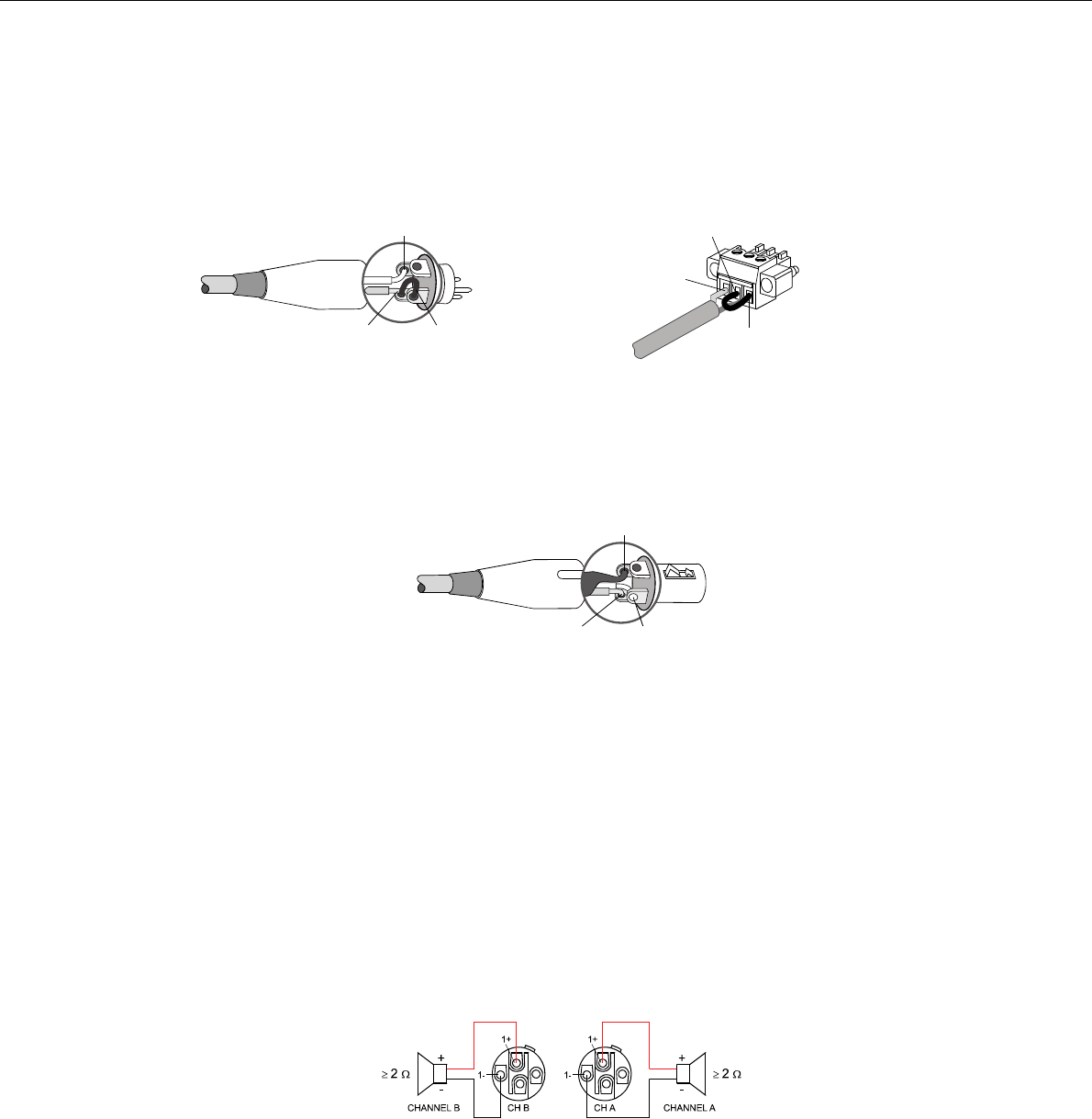

Illustration 2.11 : Connexion non-symétrisé de l’entrée
Illustration 2.12 : Connexion symétrisé de la sortie (Daisy-Chain)
Illustration 2.13 : Connexion de haut-parleur en mode de fonctionnement NORMAL, à l’aide des connec-
teurs Speakon A et B
3, COLD
2, HOT
JUMPER
FROM COLD
TO SHIELD
JUMPER FROM COLD TO SHIELD
HOT, +
SHIELD
1, SHIELD
2, HOT
3, COLD
