4646
CDX-M620/M670
IC B/D
IC B/D
• Refer to page 37 for Waveforms.

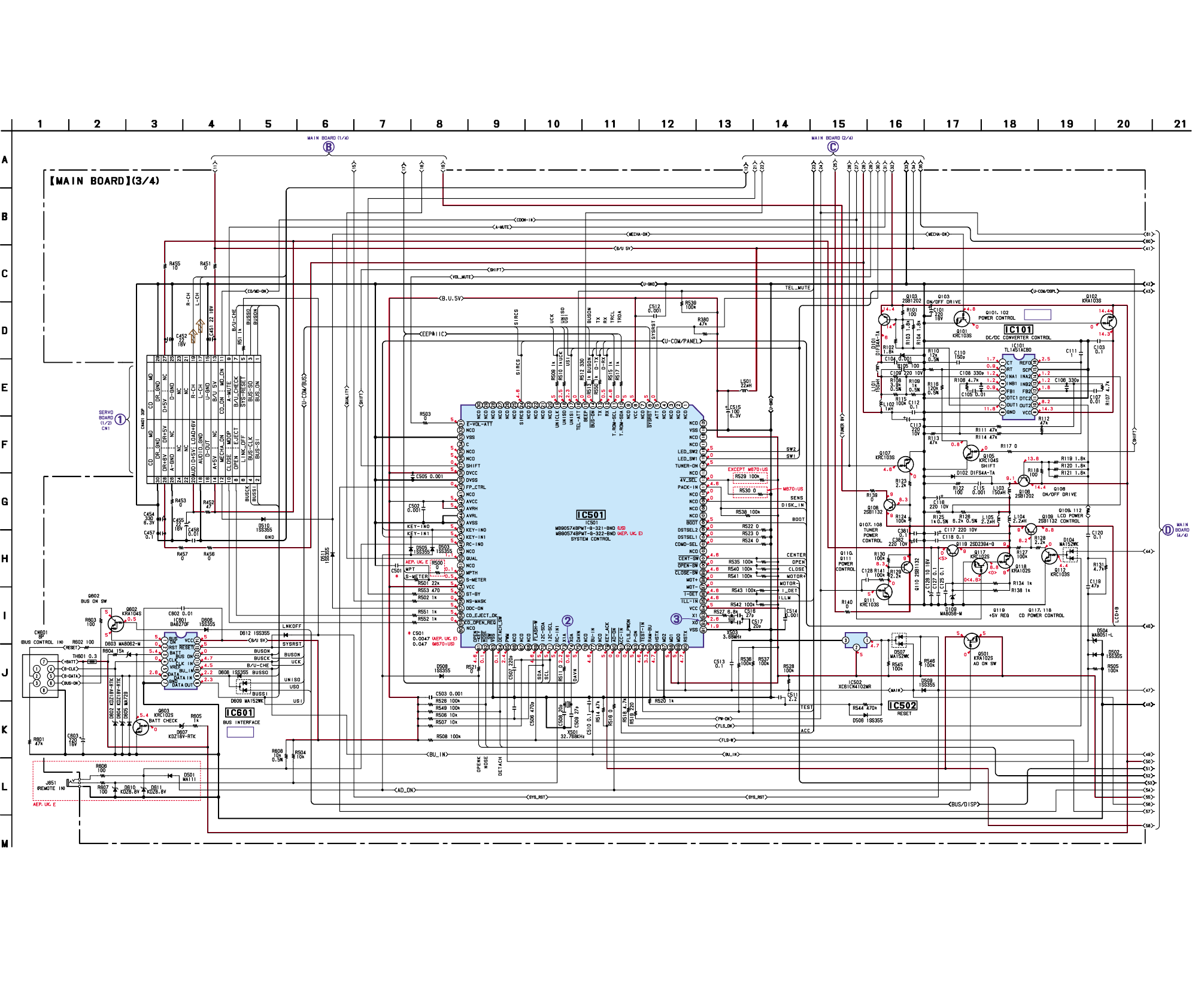

4-12. SCHEMATIC DIAGRAM — MAIN SECTION (3/4) — • Refer to page 54 for IC Block Diagrams.
Note:
Voltage is dc with respect to ground under
no-signal (detuned) condition.
no mark : FM
( ) : AM/MW/LW
< > : CD PLAY
(Page 40)
(Page 44)
(Page 45)
(Page 47)
