5-44 Service Manual
5021-0XX

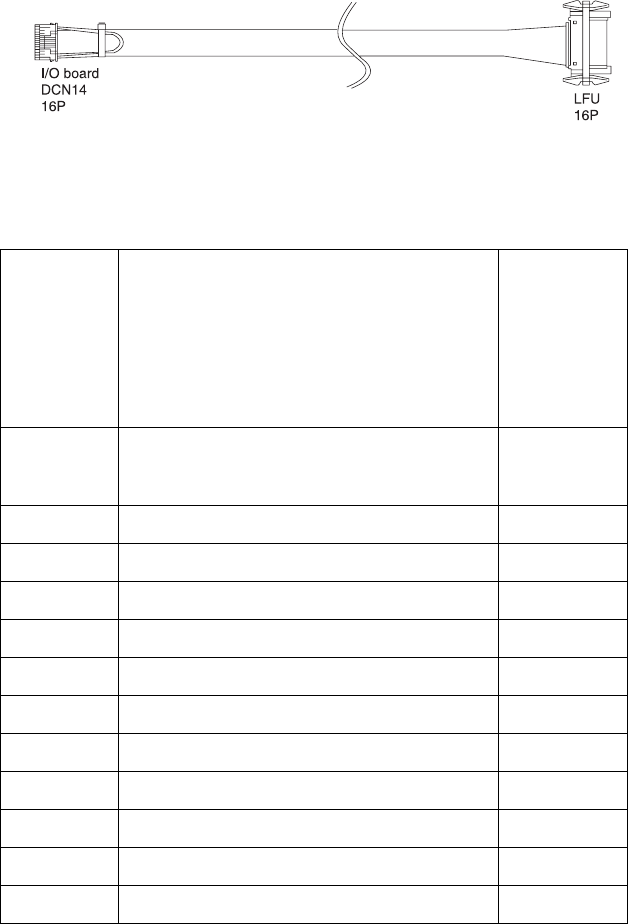

Cable 10 connector assignments
Cable 10 connector pin assignments
I/O board DCN14Lower feeder unit
DCN14
Pin No.
Signal name
Lower
feeder unit
Pin No.
(pin 1 is pin
closest to
front of
printer)
1 connects
to DCN14
pin 16
LFCN-RET N/A
2 +24V-F2 1
3 PKCLL1ON-N 2
4 NC/FDCLL1ON-N N/A
5 PSL1 3
6 PSL2 4
7 PSL3 5
8 PSCST1 6
9 PEL1-P 7
10 OCST1-N 8
11 SGND 12
12 NC 10
