5-15 4059 Service Manual
4059-XXX
Models 1250 and 1255

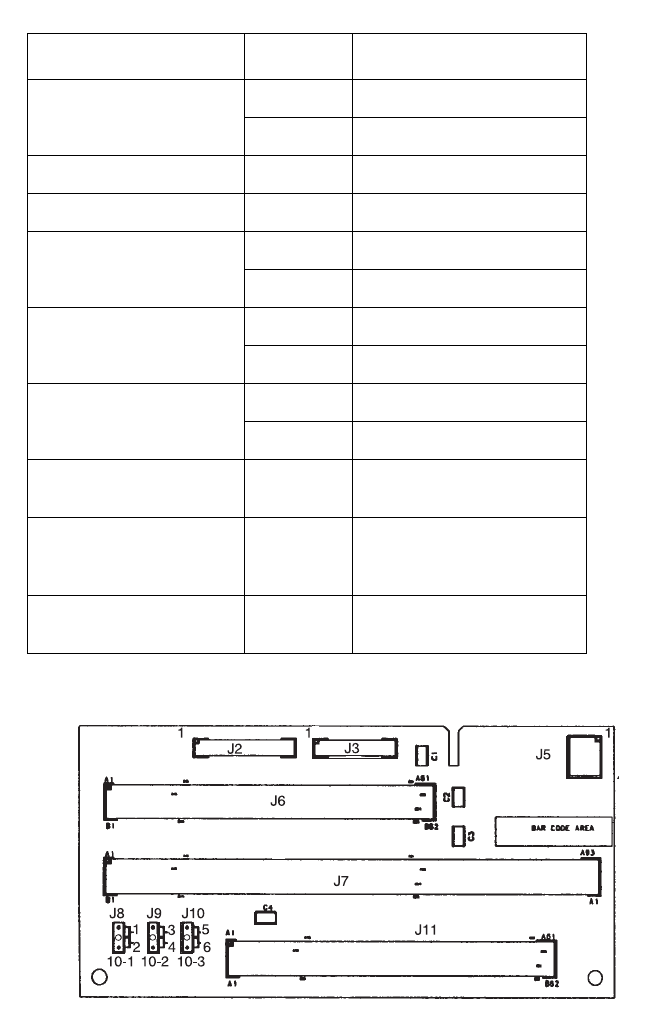

J5 Autoconnect
BTM/FNT
1+24Vdc
2Ground
J6 Engine Board 1 N/A
J7 Controller Board 1 N/A
J8 ID-1 1 N/A
2N/A
J9 ID-2 3 N/A
4N/A
J10 ID-3 5 N/A
6N/A
J11 INA 1
(1250/1255)
1N/A
J12 INA 2
(1620/1625/1650/
1855/2420)
1N/A
J13 INA 3
(2450/2455/3455)
1N/A
Connector Pin No. Signal
