6
ES
Procedimientos iniciales
DAB
FM AM
75Ω COAXIAL
ANTENNA
ANALOG OUT
TUNER IN
RL
RL
ANALOG OUT
DAB DIGITAL OUT
ST-D777ES DAT/MD
DIGITAL IN
OPTICAL
COAXIAL OPTICAL
DAB DIGITAL OUT
ST-D777ES DAT/MD
DIGITAL IN
COAXIAL
COAXIAL OPTICAL
DAB DIGITAL OUT

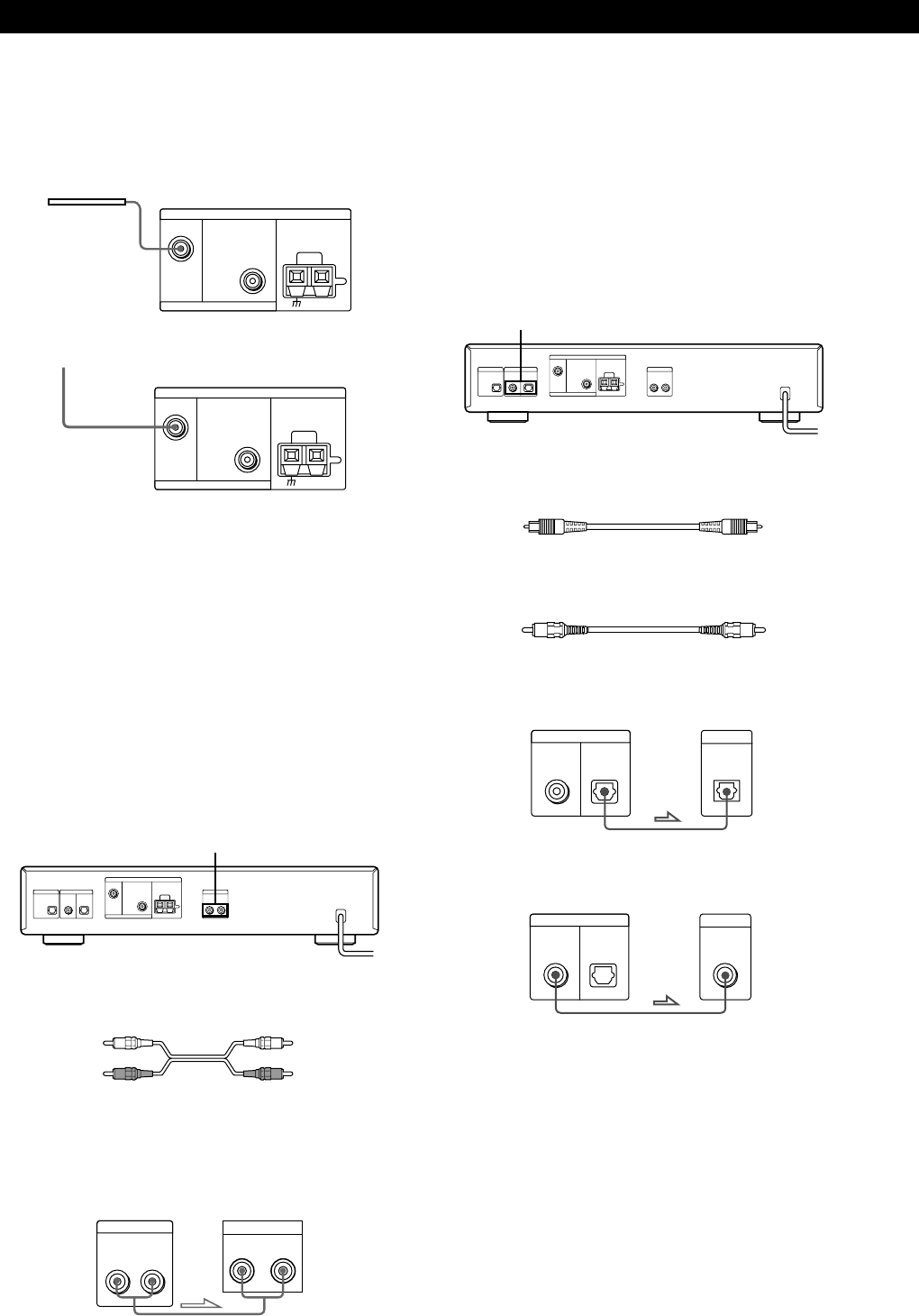

Conecte la antena de cable de DAB suministrada o una
antena exterior de DAB (no suministrada) al terminal
DAB situado en la parte posterior de esta unidad.
Conexión de un cable de puesta a tierra
Si conecta una antena exterior, asegúrese de conectar
un conductor de puesta a tierra (no suministrado) al
terminal AM ANTENNA con la indicación “U”
(además de la antena cerrada de AM) para protección
contra rayos.
Conexiones del amplificador
Conecte el sintonizador a un amplificador. Asegúrese
de desactivar ambos componentes antes de realizar la
conexión. Con respecto a la ubicación específica de los
terminales, consulte la siguiente ilustración.
Cables necesarios
• Cable de audio (suministrado) (1)
Conecte los enchufes blancos a las tomas blancas (L) y
los enchufes rojos a las tomas rojas (R). Inserte por
completo los enchufes en las tomas; las conexiones
flojas pueden causar ruidos.
Conexiones de MD/DAT
En esta sección se describe cómo conectar el
sintonizador a una platina DAT o a una grabadora de
MD para realizar grabaciones digital a digital. Con esta
conexión, podrá obtener la calidad de sonido más alta
posible al grabar emisiones digitales DAB, incluso si
utiliza las salidas analógicas para la audición. Con
respecto a la ubicación específica de las tomas, consulte
la siguiente ilustración.
Cables necesarios
• Cable digital óptico (no suministrado) (1)
• Cable digital coaxial (no suministrado) (1)
Digital óptico
Digital coaxial
Notas
• Si utiliza grabadoras de MD que no admitan la entrada de
señal de audio digital de 48 kHz, no podrá reproducir ni
grabar las señales digitales de las tomas DIGITAL OUT.
• La toma OPTICAL dispone de una cubierta retráctil.
Inserte el enchufe en la toma.
DAB
FM AM
75Ω COAXIAL
ANTENNA
a antena exterior de DAB
Antena de cable de DAB
ST-D777ES Amplificador
