Préparation
ST-D777ES
DAB
FM AM
75Ω COAXIAL
ANTENNA
ANALOG OUT
TUNER IN
RL
RL
ANALOG OUT
DAB DIGITAL OUT
ST-D777ES DAT/MD
DIGITAL IN
OPTICAL
COAXIAL OPTICAL
DAB DIGITAL OUT
ST-D777ES DAT/MD
DIGITAL IN
COAXIAL
COAXIAL OPTICAL
DAB DIGITAL OUT

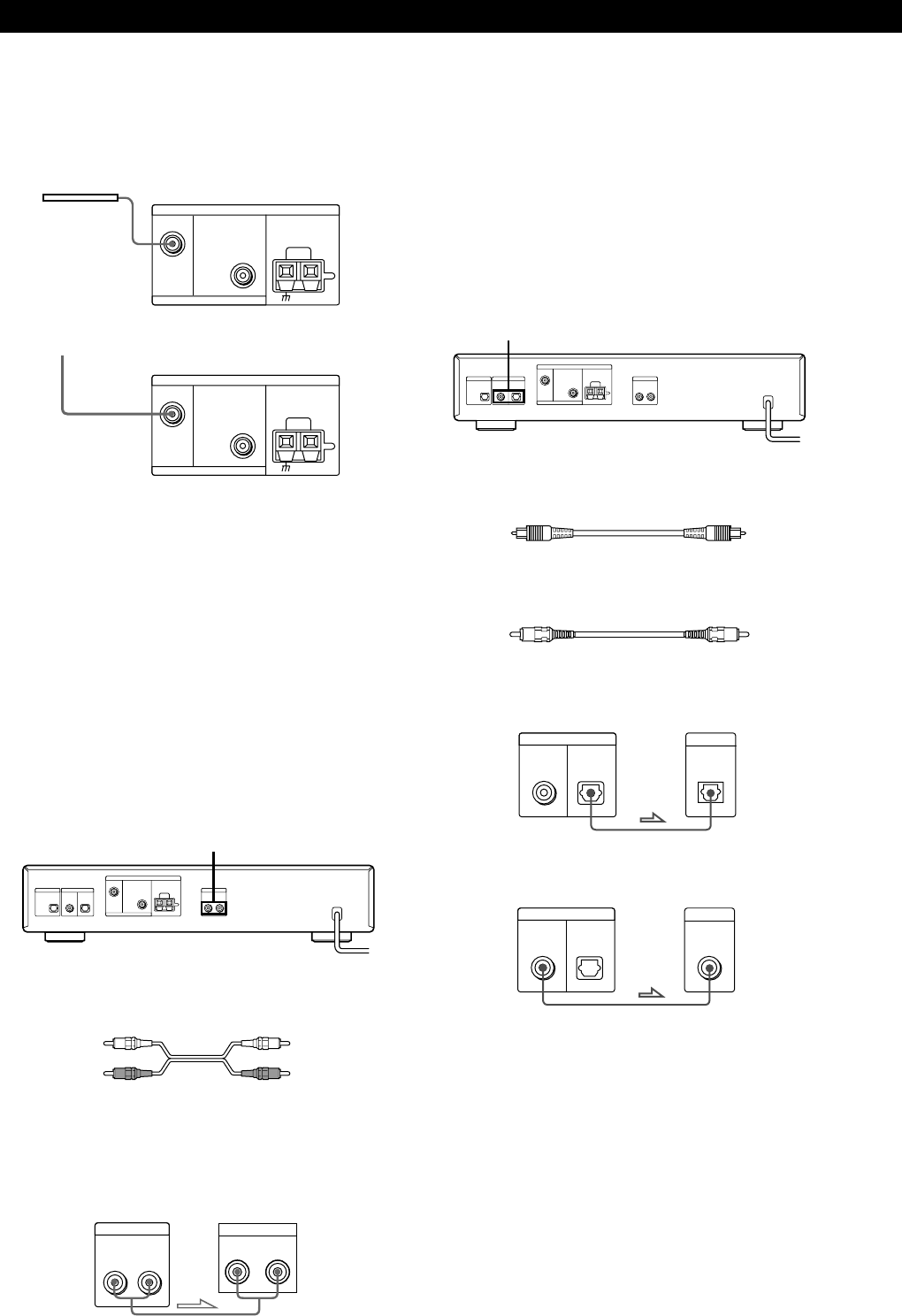

Raccordez l’antenne filaire DAB fournie ou l’antenne
DAB extérieure (non fournie) à la borne DAB à l’arrière
de l’appareil.
Raccordement d’un fil de masse
Si vous raccordez une antenne extérieure, veillez à
raccorder un fil de terre (non fourni) à la borne AM
ANTENNA dotée de l’indication “U” (en plus de
l’antenne boucle AM) pour une protection contre la
foudre.
Raccordement de l’amplificateur
Raccordez le syntoniseur à un amplificateur. Veillez à
mettre les deux composants hors tension avant
d’effectuer le raccordement. Pour connaître
l’emplacement spécifique des bornes, reportez-vous à
l’illustration ci-dessous.
De quels câbles ai-je besoin?
• Câble audio (fourni) (1)
Raccordez les fiches blanches aux prises blanches (L) et
les fiches rouges aux prises rouges (R). Introduisez les
fiches complètement dans les prises; une connexion
incomplète risque de provoquer des parasites.
Antenne filaire DAB
DAB
FM AM
75Ω COAXIAL
ANTENNA
vers l’antenne DAB extérieure
Raccordement MD/DAT
Cette section décrit comment raccorder le syntoniseur à
une platine DAT ou à un enregistreur de MD pour un
enregistrement numérique à numérique. Grâce à cette
connexion, vous pouvez obtenir la meilleure qualité
sonore possible lors de l’enregistrement d’émissions
numériques DAB, même si vous utilisez les sorties
analogiques pour l’écoute. Pour connaître
l’emplacement spécifique des prises, reportez-vous à
l’illustration ci-dessous.
De quels câbles ai-je besoin?
• Câble optique numérique (non fourni) (1)
• Câble coaxial numérique (non fourni) (1)
Optique numérique
Coaxial numérique
Remarques
• Si vous utilisez un enregistreur MD qui ne supporte pas
l’entrée de signaux audio numériques de 48 kHz, vous ne
pouvez pas reproduire ni enregistrer de signaux
numériques via les prises DIGITAL OUT.
• La prise OPTICAL présente un cache rétractable.
Introduisez la fiche dans la prise.
Amplificateur
