Installazione
ACCOPPIAMENTI DEI CIRCUITI DEI DIFFUSORI
Questo amplificatore è dotato di morsetti speciali serrafilo ad alta corrente per diffusori in modo da gestire
i livelli di alimentazione di picco più alti che si potrebbero verificare con diffusori a bassa impedenza. Nei
momenti in cui l’amplificatore produce la potenza massima, sui morsetti dei diffusori potrebbero essere
presenti tensioni vicine ai 100V, così i coperchietti in plastica proteggono i morsetti. Per collegare i cavi dei
diffusori, occorre prima disinserire l’alimentazione dell’amplificatore scollegando il cavo di alimentazione
C.A. dalla presa a muro.
Collegare i cavi provenienti da uno dei diffusori ai morsetti “+” e “-” che si trovano sul pannello posteriore
dell’amplificatore NAD serie CI. In ogni canale, il morsetto rosso è l’uscita “+” positiva ed il morsetto nero
è l’uscita “-” negativa o “di terra” (vedere Figura 2).
Usare cavo per servizio pesante (spessore 16/2 mm. o più spesso), specialmente con diffusori da 4 Ohm. I
cavi nudi possono essere collegati direttamente ai morsetti serrafilo. Per una connessione di più lunga
durata e più resistente alla corrosione, si possono installare cavi per diffusori con connettori dorati
(connettori a perno o a forcella) oppure è possibile installare tali connettori sui cavi. Le connessioni a ciascun
serrafilo possono essere realizzate nei tre modi descritti di seguito.
1 Connettori a perno: un connettore a perno è un alberino in metallo sottile aggraffato o saldato sulla
terminazione di un cavo. L’alberino filettato di ciascun serrafilo contiene un’apertura che accoglie
connettori a perno fino a 3 mm. di diametro. Svitare la boccola in plastica che si trova su ciascun
morsetto in modo da lasciare esposto il foro nell’alberino in metallo. Inserire il connettore a perno
attraverso il foro e girare la boccola in senso orario fino a serrarla (vedere Figura 2).
2 Capocorda a forcella: svitare la boccola in plastica, inserire la forcella ad U nello spazio ovale e stringere
la boccola su di essa (vedere Figura 2).
3 Cavi nudi: separare i due conduttori del cavo (se forniti a coppia) e spelare mezzo pollice (1 cm.) di
isolante da ciascuno di essi. In ogni conduttore, attorcigliare insieme i trefoli esposti. Svitare le boccole
in plastica per “+” e “-”, inserire il cavo nudo attraverso il foro nell’alberino in metallo e stringere la
boccola in plastica fino a che non serri saldamente il cavo (vedere Figura 2). Verificare per assicurarsi
che nessun trefolo lasco tocchi lo chassis o un morsetto vicino. Stringere nuovamente la boccola
dopo una settimana circa per assicurarsi di eliminare l’eventuale gioco prodottosi nel
frattempo.

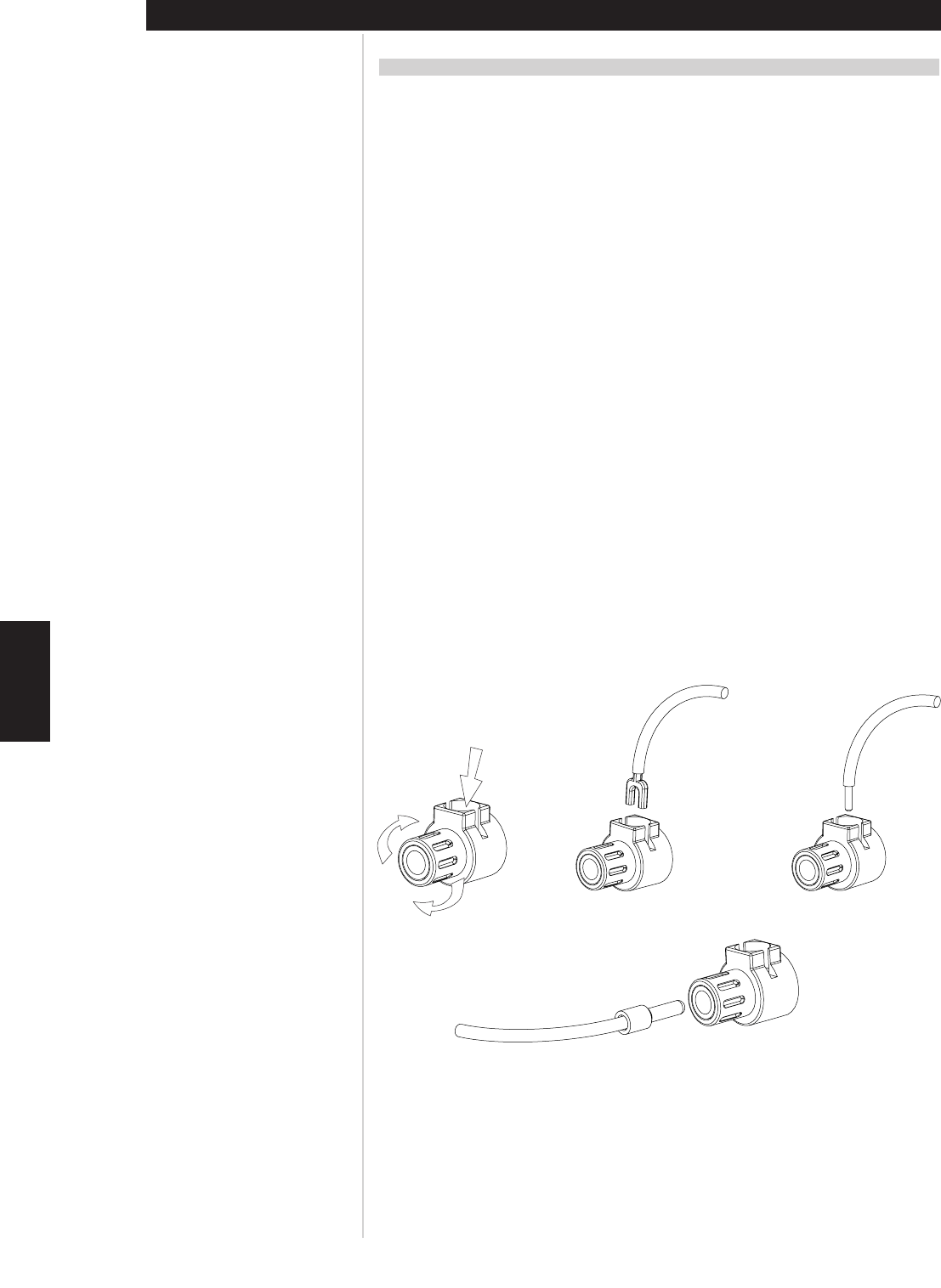

Figura 2
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
ITALIANO
PORTUGUÊS
SVENSKA
Spade Wire
Pin
