Instalação
No caso de instalações efectuadas através da montagem estratificada do Amplificador NAD da série CI,
recomenda-se que não proceda à colocação de quaisquer equipamentos sobre a parte superior da
unidade. Deverá também deixar um espaço correspondente a, pelo menos, 5 a 7,5 cm (2 a 3 polegadas)
em volta de todas as seis partes laterais do amplificador NAD da série CI de modo a proporcionar uma
circulação de ar adequada. Recomendamos vivamente que não bloqueie as aberturas de ventilação para
circulação de ar localizadas nas partes laterais, superior, traseira e dianteira da unidade. Dado que o
transformador de potência da unidade gera um campo magnético significativo de interferência sonora,
não deverá proceder à colocação de uma mesa de mistura giratória (sobretudo uma que esteja equipada
com um fonocaptor de cartucho magnético) ou de um televisor posicionados ao lado ou directamente por
cima ou por baixo do amplificador.
LIGAÇÃO DOS ALTIFALANTES
O presente amplificador dispõe de altifalantes especiais de elevada tensão e equipados com postos de
terminais destinados a suportar os mais elevados níveis de picos de tensão que possam ocorrer em
instalações equipadas com altifalantes de baixa impedância. Nas alturas em que o amplificador está a
funcionar à potência máxima é possível que os terminais dos altifalantes apresentem voltagens de cerca
de 100 V, devendo por esse motivo ser utilizadas coberturas de plástico para proteger os terminais. De
modo a efectuar a ligação dos cabos dos altifalantes deverá, em primeiro lugar, cortar a alimentação do
amplificador desligando o cabo de alimentação de AC da tomada de parede.
Em seguida, deverá proceder à ligação dos cabos provenientes de um dos seus altifalantes aos terminais
marcados com as indicações de “+” e de “-” localizados no painel traseiro do amplificador NAD da série
CI. Em cada um dos canais, o terminal vermelho corresponde à saída positiva “+” e o terminal preto

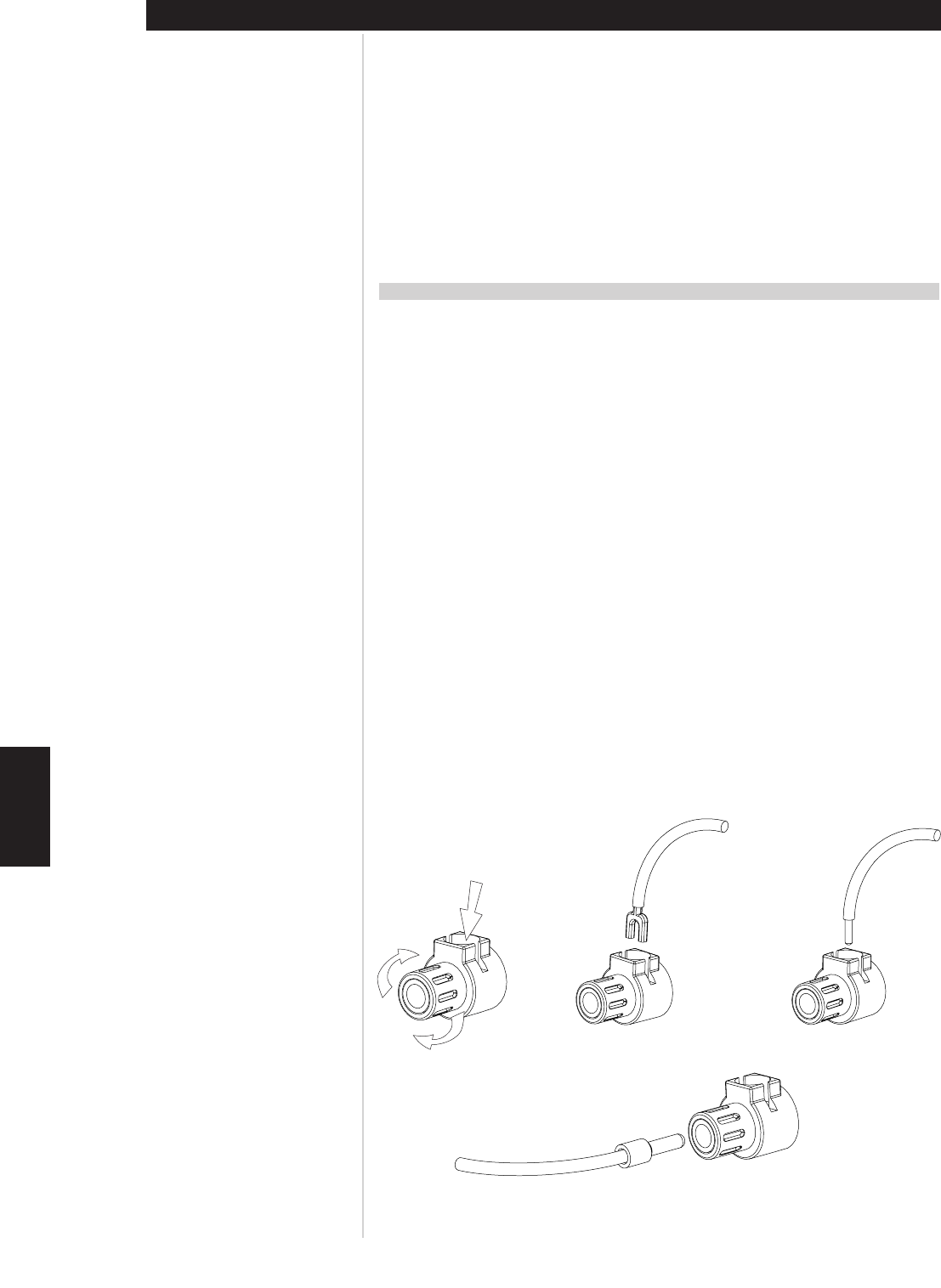

corresponde ao terminal negativo “-” ou “de ligação à terra” (queira, por favor, consultar a Figura 2).
Deverá utilizar cabos robustos (com calibre 16 e uma espessura de 2 mm ou superior), sobretudo no caso
de altifalantes de 4 Ohms. Pode efectuar a ligação dos cabos descarnados directamente aos postos dos
terminais. De modo a obter uma ligação mais duradoura e com maior resistência à corrosão, poderá
proceder à instalação de cabos de altifalantes equipados com conectores revestidos a ouro (conectores de
pinos ou conectores de pinos quadrados), podendo também proceder pessoalmente à instalação deste
tipo de conectores nos cabos. As ligações a cada um dos postos de terminais podem ser efectuadas das
três formas descritas em seguida.
1 Conectores de pinos: um conector de pinos consiste num veio estreito metálico que é pregado ou
soldado na extremidade de um cabo. O veio roscado de cada um dos postos de terminais dispõe de
uma abertura onde encaixam conectores de pinos com diâmetros de até 3 mm. Deverá desenroscar a
bucha de plástico localizada em cada um dos terminais de modo a expor o orifício existente no veio
metálico. Em seguida, deverá inserir o conector de pinos através do orifício e rodar a bucha no sentido
dos ponteiros do relógio até que fique bem apertada (queira, por favor, consultar a Figura 2).
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
ESPAÑOL
PORTUGUÊS SVENSKA
Spade Wire
Pin
Figura 2
