Installatie
LUIDSPREKERAANSLUITING
Om ook de hoogste stroompieken bij laag-impedantie luidsprekers aan te kunnen, is deze versterker met
speciale schroefaansluitklemmen voor hoge stroomsterkten voor de luidsprekeraansluiting uitgerust. Op
die momenten waarop de versterker maximum vermogen levert, kan er een spanning van bijna 100 V op
de luidsprekerklemmen staan. Daarom zijn er plastic afdekkingen aangebracht die de klemmen
beschermen. Voordat de luidsprekerkabels worden aangesloten, moet het netsnoer uit het stopcontact
worden getrokken.
Sluit de draden van een van de luidsprekers aan op de “+” en “-” klemmen op het achterpaneel van de
NAD versterker uit de CI-serie. Bij ieder kanaal is de rode klem de positieve uitgang (“+”) en de zwarte
klem de negatieve klem (“-” of “massaklem”); zie afb. 2.
Gebruik heavy-duty draad (AWG-waarde 16, 2 mm_ of dikker), met name bij 4 Ohms-luidsprekers. Blanke
draaduiteinden kunnen rechtstreeks op de schroefaansluitklemmen worden aangesloten. Voor een langer
intact blijvende en meer corrosiebestendige verbinding, kunnen er luidsprekerkabels met connectors met
goudkleurige contactpunten (aansluitpennen of schoenen) worden gebruikt. Ook kunt u dergelijke
connectors zelf aan de draden bevestigen. De aansluitingen op de schroefklemmen kunnen op de drie
onderstaande manieren worden uitgevoerd.
1 Aansluitpennen: Een aansluitpen is een dunne metalen schacht die op het uiteinde van een draad
wordt vastgeklemd of gesoldeerd. De schroefdraadbout van iedere aansluitklem bevat een opening
waarin aansluitpennen met een diameter van maximaal 3 mm kunnen worden gestoken. Schroef de
plastic bus op iedere klem zo ver los dat het gat in de bout bloot komt te liggen. Duw de aansluitpen
door het gat en draai de bus met de klok mee tot deze goed vast zit (zie afb. 2).
2 Kabelschoenen: Schroef de plastic bus los, plaats de U-vormige kabelschoen in de ovaalvormige gleuf
en draai de bus weer vast (zie afb. 2).
3 Blanke draaduiteinden: Haal de twee geleiders van de draad uit elkaar (indien ze als paar worden
geleverd) en verwijder aan beide uiteinden circa 1 cm van het isolatiemateriaal. Draai van iedere
geleider de blootgelegde draaduiteinden in elkaar. Schroef de plastic bussen voor “+” en “-” los, steek
het blanke draaduiteinde door het gat in de schroefbout en haal de plastic bussen aan tot deze de
draad goed vastgrijpen (zie afb. 2). Let erop dat er geen losse draad is die de behuizing of een ernaast
liggende klem raakt. Haal de bussen na circa een week nog een keer aan, zodat eventueel
opgetreden speling wordt weggehaald.

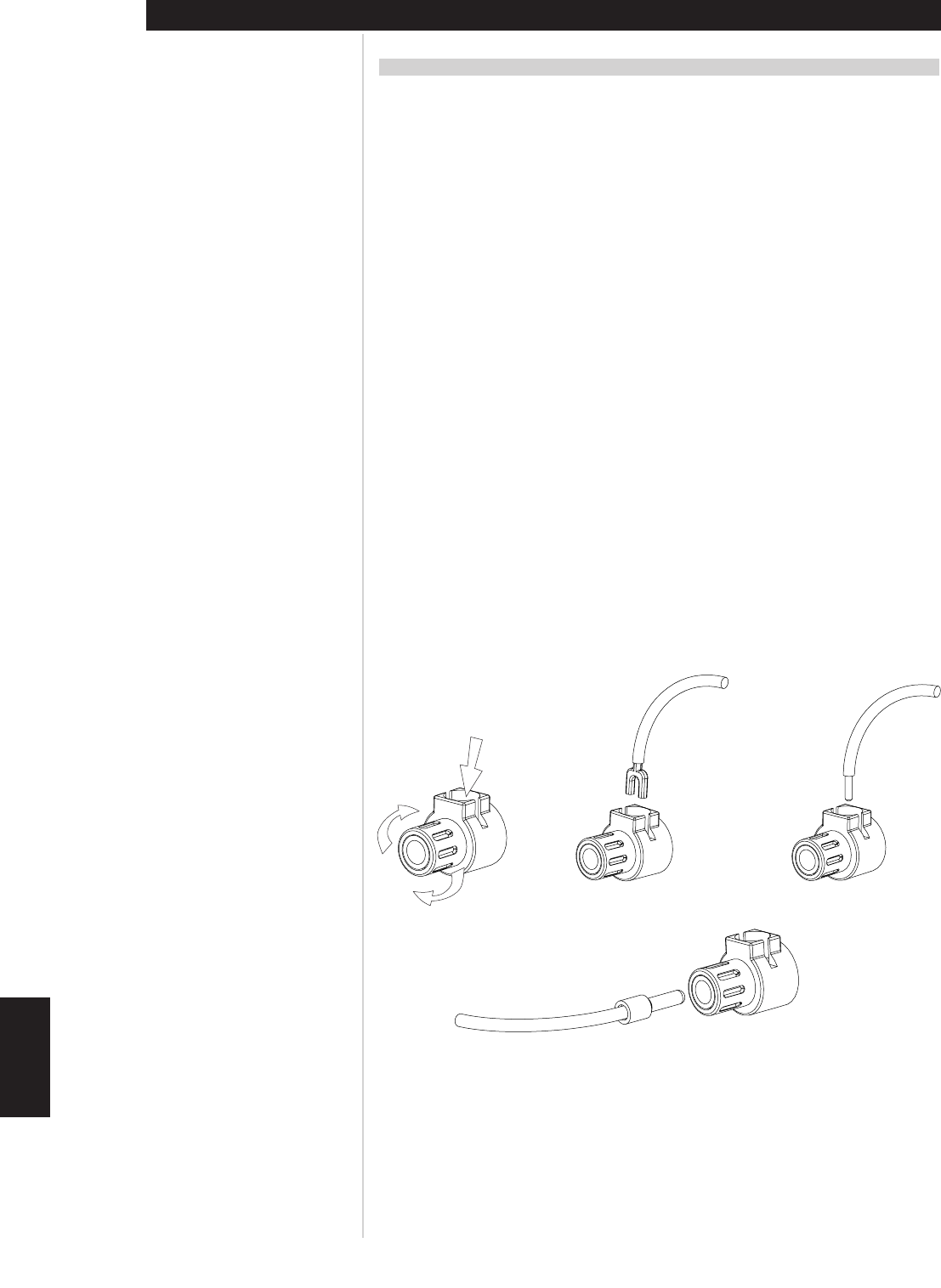

Afbeelding 2
ENGLISH FRANÇAIS
DEUTSCH
NEDERLANDS
ESPAÑOL
ITALIANO
PORTUGUÊS
NEDERLANDS
Spade Wire
Pin
