接続ダイアグラム
クイックスタート
1. まず、SRM350 v2 のリアパネルで以下の操作を実行して
ください：
POWER
スイッチをオフにしてください。
CONTOUR
、
MIC/LINE
スイッチを押し込まれていない
状態にします（SRM350 v2 の入力にマイクを使用してい
る場合は、
MIC/LINE
スイッチを押し込みます）。
警告：注意：SRM350 v2 を使用する前に、
必ず
LEVEL
コントロールを左に絞って
ください。マイクを接続して使用した
後にラインレベルのソースを接続した
場合など、ショッキングなレベルが発
生する場合があります。
2. シグナルのソース（ミキシングコンソール、マイク、プ
リアンプなどのマイク / ラインレベル機器）のアウトプッ
トを、直接 SRM350 v2 の背面の
INPUT
コネクタに接続
します。このコネクタは XLR、1/4 インチ TRS 兼用で
す。ミキサー、プリアンプ、CD プレイヤー、テープデッ
キなどのバランスまたはアンバランスのラインレベル信
号に対応しています（
MIC/LINE
スイッチは外側に設定
してください）。
MIC/LINE
スイッチを押し込むとダイナ
ミックマイクを直接接続することができます。
3. 付属の AC 電源コードを背面の IEC ソケットに接続しま
す。コードのもう一方はご使用のモデルに合った適切な
電圧の AC コンセントに差し込みます。
4. シグナルソースの電源を投入します。ソース側にマス
ターボリュームがある場合は、予めボリュームを最小に
しておきます。
5. SRM350 v2 の
POWER
スイッチをオンにします。
6. マイクに話しかける、CD プレイヤーを再生するなど、
シグナル入力を開始します。シグナルソースのボリュー
ムは通常のレベルまで戻してください。
7. SRM350 v2 の背面の
LEVEL
コントロールを徐々に、任
意のボリュームが得られるまで（
LIMIT
ライトが点灯し
ない範囲で）持ち上げます。近い位置にあるスピーカー
を高音量で演奏させる場合には常に耳をプロテクターで
保護してください。
8. 音が出ない場合、問題を検証する前に、必ず
LEVEL
コ
ントロールを下げてください。ミキサーやプリアンプの
ミュートスイッチやテープスイッチが入っていたり、マ
イクのスイッチがオフになっているかもしれません。

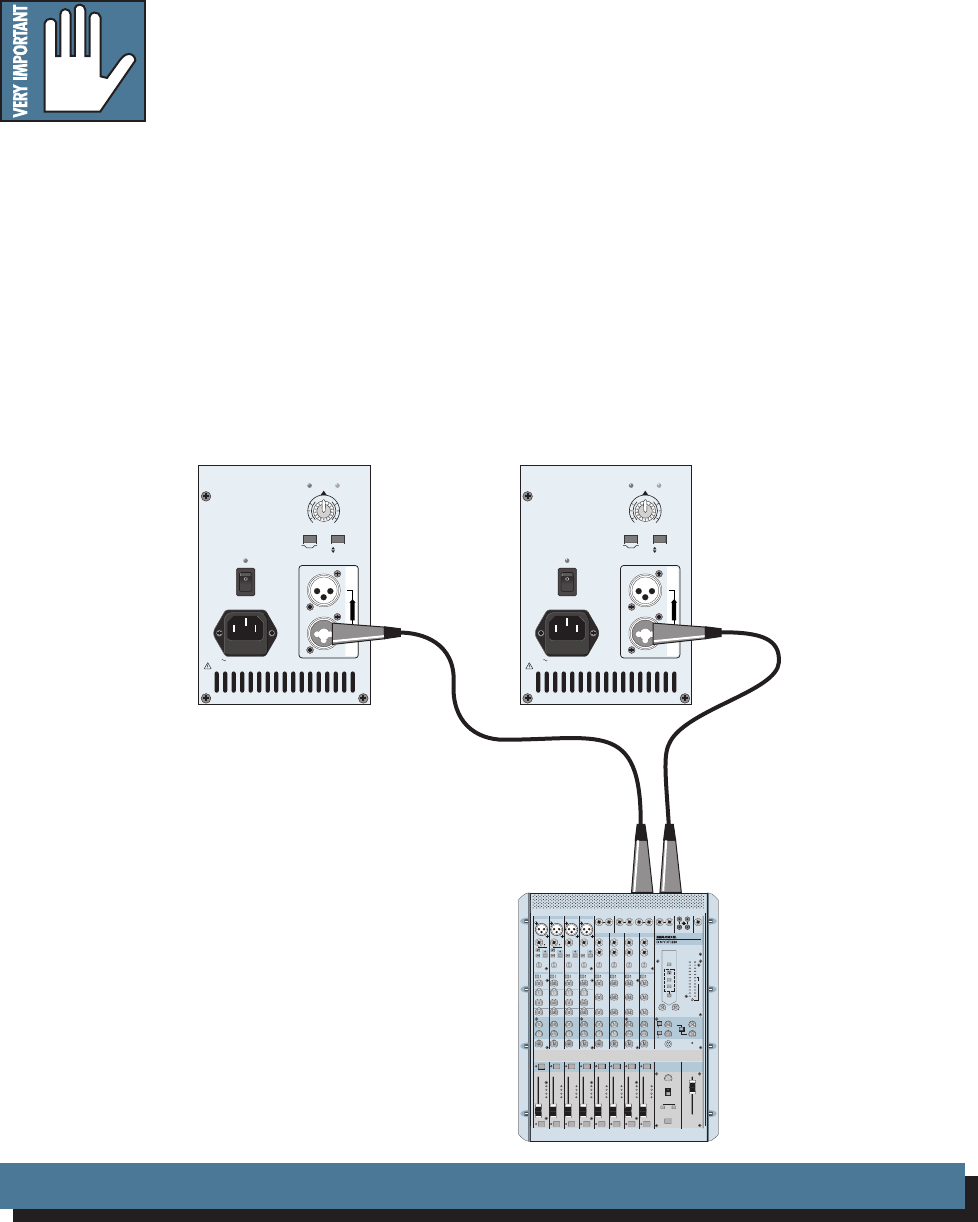

SRM350 v2：ミキサーを用いたステレオシステム
12k/AIR100Hz
CONTOUR
(+3dB)
POWER
LIMIT
SIGNAL
LINE
MIC
LEVEL
OO
+45
+5dB
NORMAL
PARALLEL
INPUT
THRU
CAUTION: REPLACE WITH THE SAME FUSE AND RATING. DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE.
100 - 120V / 50 - 60 Hz 220W
THIS DEVICE COMPLIES WITH PART 15
OF THE FCC RULES FOR THE U.S. AND
ICES-003, FOR CANADA. OPERATION
IS SUBJECT TO THE FOLLOWING TWO
CONDITIONS:
(1) THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED, INCLUDING
INTERFERENCE THAT MAY CAUSE
UNDESIRED OPERATION.
M
I
C
G
A
I
N
12k/AIR100Hz
CONTOUR
(+3dB)
POWER
LIMIT
SIGNAL
LINE
MIC
LEVEL
OO
+45
+5dB
NORMAL
PARALLEL
INPUT
THRU
CAUTION: REPLACE WITH THE SAME FUSE AND RATING. DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE.
100 - 120V / 50 - 60 Hz 220W
THIS DEVICE COMPLIES WITH PART 15
OF THE FCC RULES FOR THE U.S. AND
ICES-003, FOR CANADA. OPERATION
IS SUBJECT TO THE FOLLOWING TWO
CONDITIONS:
(1) THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED, INCLUDING
INTERFERENCE THAT MAY CAUSE
UNDESIRED OPERATION.
M
I
C
G
A
I
N
PREMIU M ANA LOG M IXER
w/ PERKIN S EQ & FI REWIR E OP TION
1 2 3 4 5
6
7
8
9
10
11
12
