Raccordement d’un amplificateur
Raccordez le tuner à un amplificateur. Veillez à mettre
les deux appareils hors tension avant de les raccorder.
Pour plus de détails sur l’emplacement des bornes, voir
l’illustration ci-dessous.
De quels cordons avez-vous besoin?
• Vous avez besoin d’un cordon audio (fourni) (1).
Raccordez les fiches blanches aux prises blanches (canal
gauche) et les fiches rouges aux prises rouges (canal droit).
Insérez complètement les fiches dans les prises car des
connexions relâchées peuvent provoquer du bruit.
Réglage du sélecteur de tension
Vérifiez que le sélecteur de tension sur le panneau arrière de
l’ampli-tuner est réglé sur la tension du secteur local. Si ce
n’est pas le cas, réglez-le sur la position correcte avec un
tournevis avant de raccorder le cordon d’alimentation.
Raccordement au courant secteur
ST-JX661:
Branchez le cordon d’alimentation secteur sur AC OUTLET
du panneau arrière du TA-AV561 ou TA-AV661 après avoir
effectué tous les autres raccordements.
ST-SE200:
Branchez le cordon d’alimentation secteur sur une prise
murale après avoir effectué tous les autres raccordements.
Raccordement de l’antenne FM
En raccordant une antenne FM extérieure, vous pouvez
obtenir un son FM de meilleure qualité. Nous vous
conseillons d’utiliser l’antenne fil FM fournie
uniquement en attendant d’installer une antenne FM
extérieure. L’illustration ci-dessous indique
l’emplacement des bornes FM ANTENNA.
De quoi avez-vous besoin?
• Vous avez besoin d’une antenne fil FM (fournie) (1).
• Vous avez également besoin d’une antenne FM extérieure
(non fournie) (1) et d’un câble coaxial de 75 ohms (non
fourni) (1).
Raccordez l’antenne fil FM fournie ou une antenne FM
extérieure (non fournie) à une des bornes FM à l’arrière
du tuner.

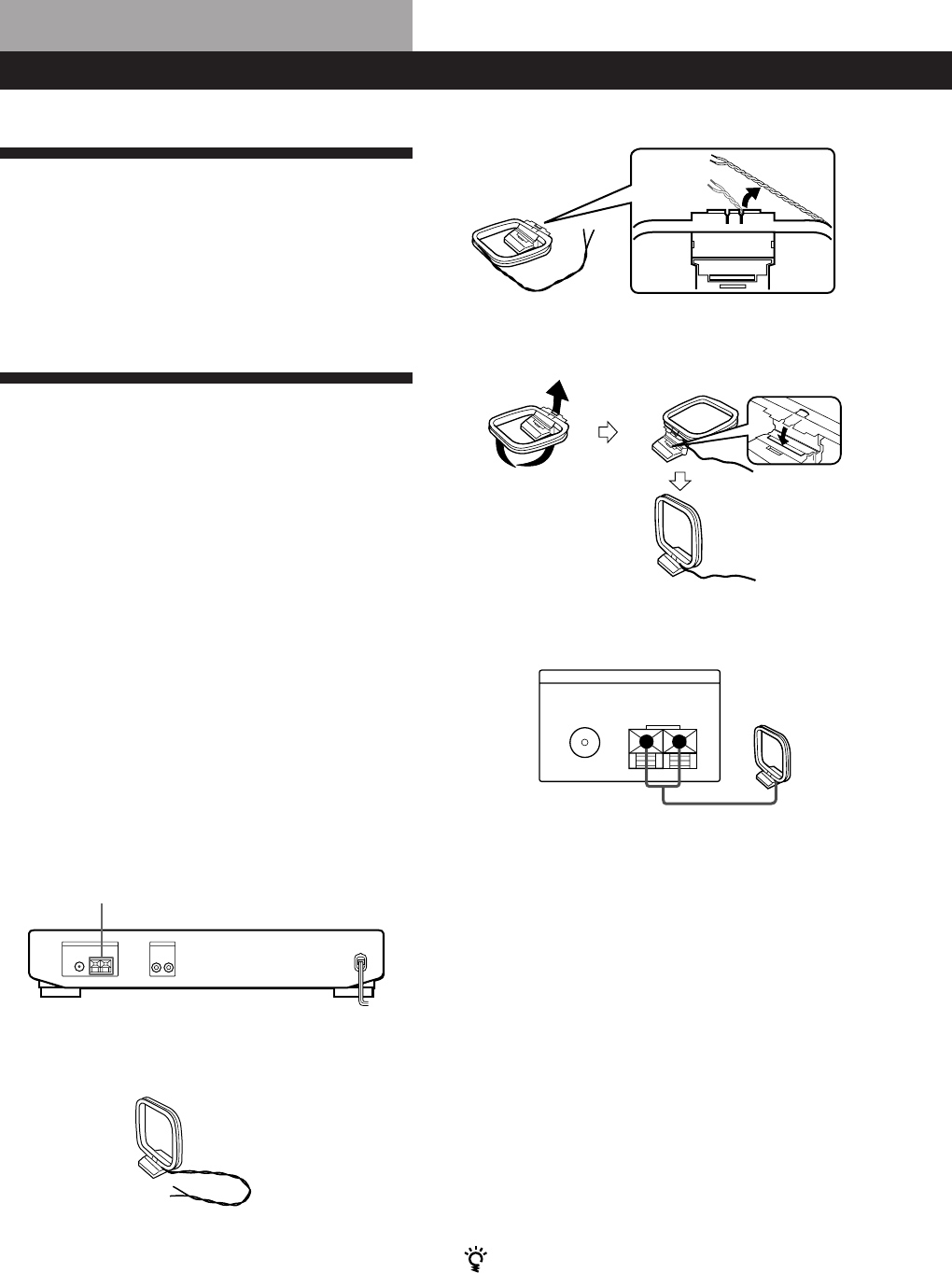

Raccordement à la terre
Si vous raccordez une antenne extérieure, veillez à
raccorder un fil de terre (non fourni) à la borne AM
ANTENNA y (en plus de l’antenne cadre AM) par
mesure de précaution contre la foudre.
Préparatifs
FM ANTENNA
Antenne fil FM
ANTENNA
FM
75Ω
y
Antenne FM extérieure
ANTENNA
FM
75Ω
y
LINE OUT
Rouge (droit)
Blanc (gauche)
Blanc (gauche)
Rouge (droit)
TUNER
RL
RL
LINE OUT
Amplificateur
Tuner
110-120 V 220-240 V
/
à AC OUTLET du TA-AV561
ou TA-AV661 (ST-JX661)
à une prise murale (ST-SE200)
