Arcam A75 Stereo Amplifier User Manual



A65/A75/P75
29
Erste Schritte
WARNUNG: Schließen Sie keine Geräte am Verstärker
an, während dieser eingeschaltet oder mit dem Netz
verbunden ist.
Prüfen Sie vor dem Einschalten alle
Kabelverbindungen sorgfältig und achten Sie darauf,
dass keine blanken Kabel das Verstärkergehäuse
berühren (dies könnte einen Kurzschluss auslösen)
und dass die positiven (+) und negativen () Pole
richtig angeschlossen wurden.
Der Lautstärkeregler des Verstärkers muss ganz
heruntergedreht sein, bevor Sie mit den folgenden
Arbeitsschritten beginnen.
Bi-Wiring der Lautsprecher
Durch Bi-Wiring (Doppelverkabelung) wird die Klangqualität der
Anlage erhöht, da die hohen und niedrigen Frequenzsignale
in voneinander getrennte Lautsprecherkabel aufgeteilt werden.
Dadurch werden Signalverzerrungen vermieden, die in einer
herkömmlich mit nur einem Kabel angeschlossenen Anlage
durch die interagierenden hoch- und niederfrequenten Ströme
erzeugt werden.
Sie benötigen:
Lautsprecher mit jeweils vier Anschlüssen, die mit HF
(Hochfrequenz) und LF (Niederfrequenz) bezeichnet sind.
Lautsprecherkabel zwei Paar Kabel pro Lautsprecher (die
am Verstärker an einem gemeinsamen Ausgang angeschlossen
werden können, wenn dieser nur ein Paar Ausgangsanschlüsse
pro Kanal hat). Sie können auch ein Kabelbündel mit den
entsprechenden Anschlüssen verwenden, das Sie von Ihrem
Fachhändler erhalten.
So schließen Sie die Lautsprecher an:
1. Entfernen Sie die Anschlussbrücken zwischen HF und LF
an der Lautsprecherrückseite.
WARNUNG: Dieser Schritt ist sehr wichtig,
da bei Nichtbeachtung der Verstärker
beschädigt werden kann. Ein solcher Schaden
fällt nicht unter die Garantie.
2. Schließen Sie die Kabel an (siehe Abbildung) und achten
Sie dabei immer auf die richtige Polung.
Bi-Amping der Anlage
Sie können die Leistung der Anlage weiter verbessern, indem
Sie das Prinzip des Bi-Wiring erweitern und jeweils einen
Verstärker für den Nieder- und den Hochfrequenzschaltkreis der
Lautsprecher verwenden.
Schließen Sie den Verstärker am Hochfrequenzanschluss (HF)
und die Endstufe am Niederfrequenzanschluss (LF) an.
Sie benötigen:
Lautsprecher: mit jeweils vier Anschlüssen (wie beim Bi-Wiring),
die mit HF (Hochfrequenz) und LF (Niederfrequenz) bezeichnet
sind.
Zwei Verstärker: den A65 oder A75 und eine Arcam-Endstufe
(z.B. eine P75).
Lautsprecherkabel: ein Paar Kabel für jeden Lautsprecher oder
ein Kabelbündel mit den entsprechenden Anschlüssen, das Sie
von Ihrem Fachhändler erhalten.
Verbindungskabel: ein Paar hochwertiger Verbindungskabel.
So richten Sie eine Anlage mit zwei Verstärkern ein:
1. Entfernen Sie die Anschlussbrücken zwischen HF und LF
an der Lautsprecherrückseite.
WARNUNG: Dieser Schritt ist sehr wichtig,
da bei Nichtbeachtung der Verstärker
beschädigt werden kann. Ein solcher Schaden
fällt nicht unter die Garantie.
2. Schließen Sie die Kabel an (siehe Abbildung) und achten
Sie dabei immer auf die richtige Polung.
3. Schließen Sie mit Hilfe der Verbindungskabel die
AUDIO PRE-OUT-Buchsen des A65 oder A75 an den
entsprechenden POWER AMP-IN-Buchsen einer Arcam-
Endstufe (z.B. eine P75) an.

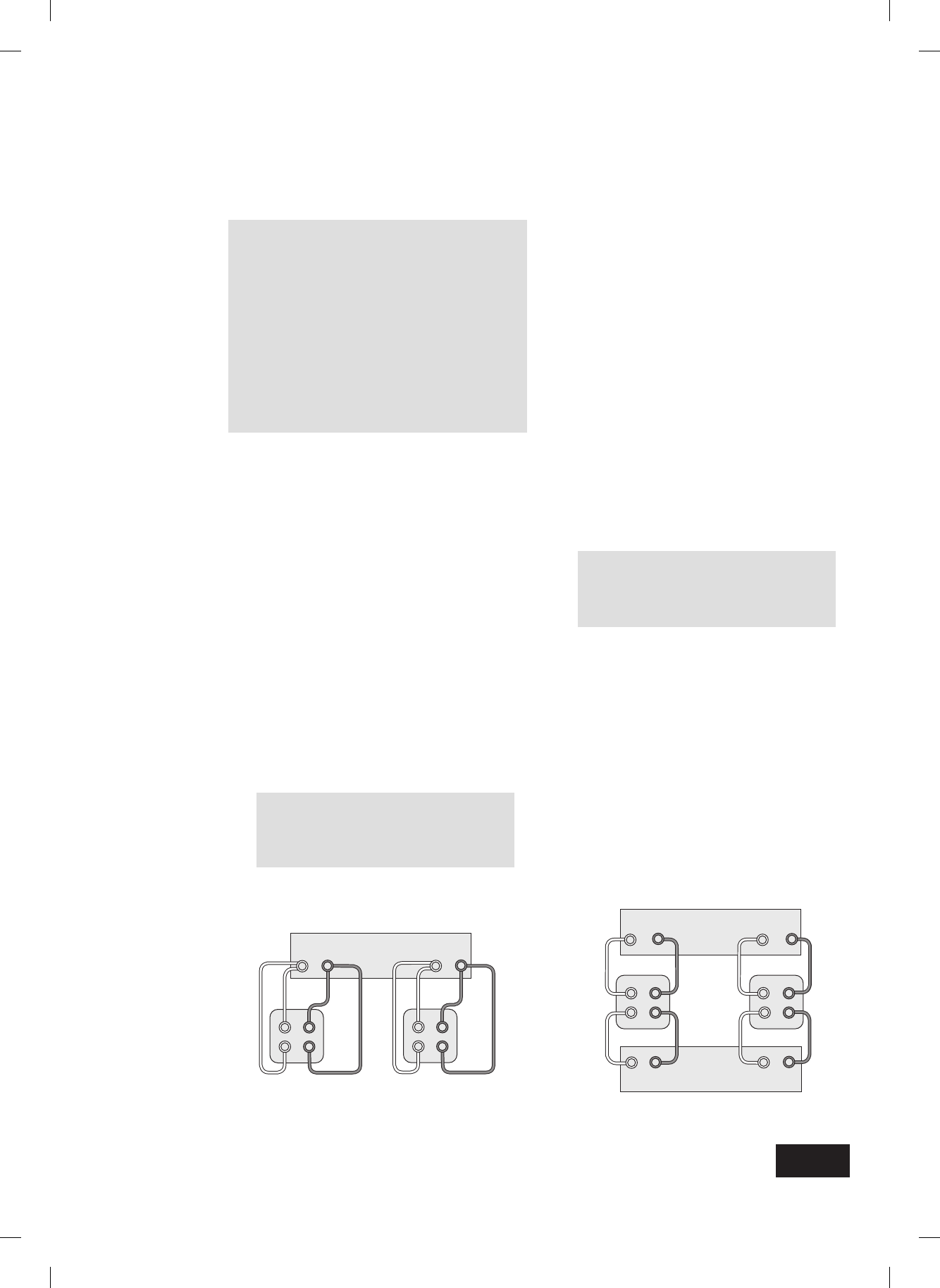

Bi-Wiring und Bi-Amping der Lautsprecher
Bi-Wiring mit einem Kabelsatz am Verstärker Empfohlene Bi-Amping-Kon guration
Arcam A65/A75
RL
HF
LF
+
+
+
HF
LF
+
+
+
Lautsprecher rechts Lautsprecher links
Arcam A65/A75
RL
Arcam P77
+ +
R
L
+ +
HF
LF
+
+
HF
LF
+
+
Lautsprecher
rechts
Lautsprecher
links
