A65/A75/P75
14
Installation : A65 et A75
Mise en place de l’appareil
Poser votre amplifi cateur sur une surface plane et ferme.
Eviter de l’exposer directement aux rayons du soleil ou de le
placer près d’une source de chaleur ou d’humidité.
S’assurer qu’il est correctement ventilé. Ne pas le placer dans
une zone fermée de type bibliothèque ou meuble, qui pourrait
empêcher la circulation de l’air dans les orifi ces prévus à cet
effet.
Branchement aux haut-parleurs
Votre amplifi cateur est équipé de bornes de haut-parleurs
conformes aux spécifi cations de la norme BFA (British
Federation of Audio).

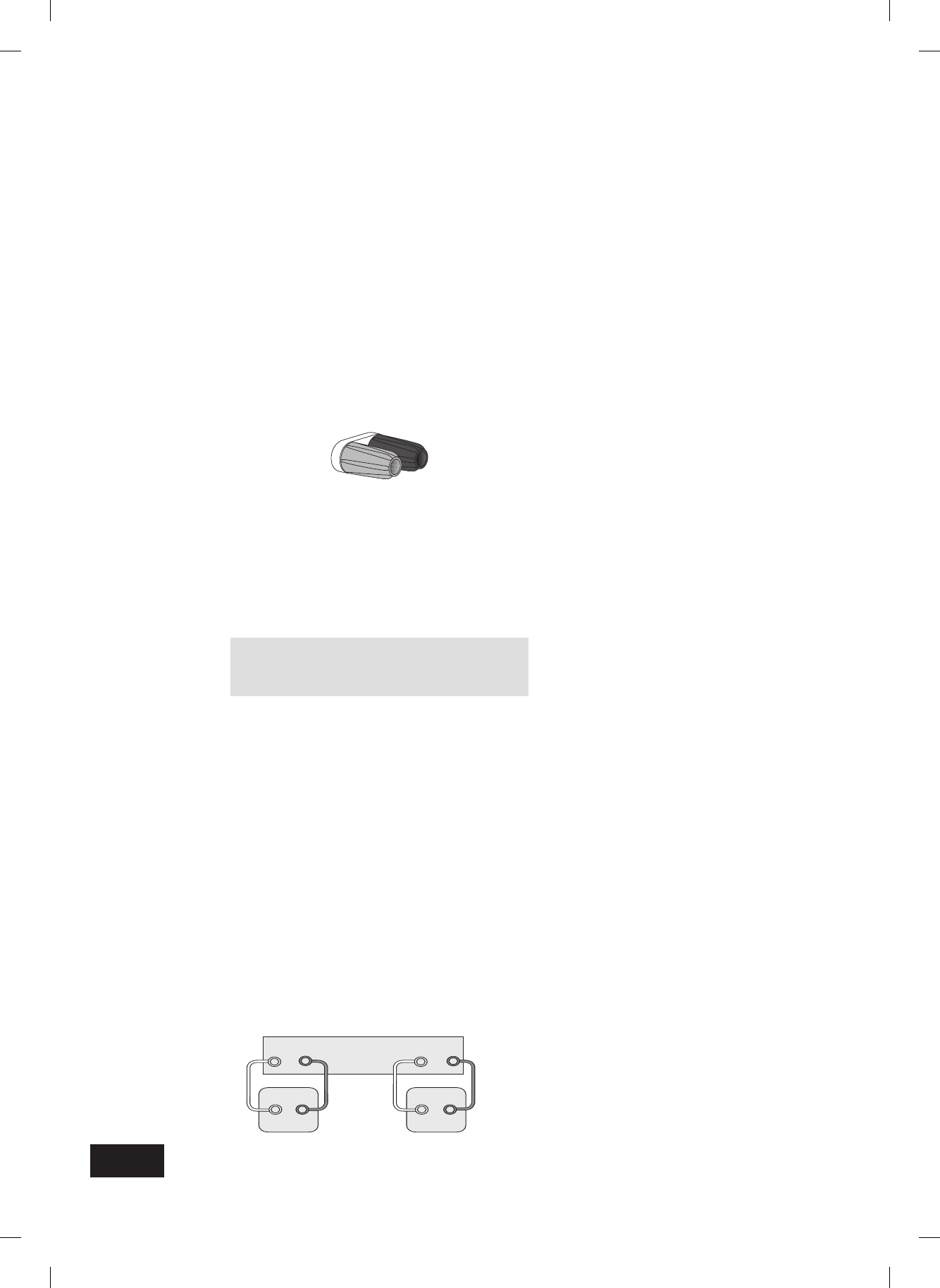

Bornes de haut-parleurs BFA
La borne peut recevoir des bornes à cosse ouverte, des fi ls
nus ou une prise BFA. Vous pouvez vous procurer des prises
BFA auprès de votre revendeur Arcam. Pour brancher un fi l nu
ou une borne à cosse ouverte, commencez par dévisser la
partie rouge (ou noire) de la borne du haut-parleur.
Insérez le fi l ou la borne à cosse ouverte, puis revissez.
ATTENTION : Ne vissez pas à fond les bornes des haut-
parleurs et n’utilisez ni clé à vis, ni pince, etc. En effet, cela
pourrait endommager les bornes et annuler la garantie.
Branchez les haut-parleurs aux bornes situées à l’arrière de
votre amplifi cateur : celui de droite aux bornes marquées d’un
R, celui de gauche aux bornes marquées d’un L.
Branchez vos haut-parleurs de manière à ce que la borne
rouge (positive/+) de chacun soit reliée à la borne rouge
(positive/+) de l’amplifi cateur. Il est possible que les câbles de
vos haut-parleurs portent une marque de la polarité (négative/-
et positive/+). Sinon, vous pouvez probablement identifi er la
borne positive par la présence d’une rainure ou d’un marquage
de couleur.
Ensuite, branchez les bornes noires (négatives/-) de vos haut-
parleurs aux bornes noires (négatives/-) de l’amplifi cateur.
Veillez à ne pas laisser d’éventuels fi ls épars se toucher
ou entrer en contact avec l’enceinte de l’amplifi cateur. Cela
pourrait provoquer un court-circuit et endommager votre
amplifi cateur ! Vous pouvez brancher deux paires de haut-
parleurs simultanément, à condition que chacune ait une
impédance comprise entre 8 et 16Ω. Si l’une ou l’autre
des paires a une impédance inférieure à 8Ω, la charge
combinée imposée à l’amplifi cateur sera inférieure à 4Ω, ce
qui peut provoquer une surcharge. Si tel est le cas, le circuit
de protection contre les surcharges s’activera et empêchera
l’amplifi cateur de fonctionner.
Bornes SP1 DIRECT
3
Elles sont mises hors tension par l’introduction d’une fi che
casque dans la prise casque
co
située à l’avant de
l’amplifi cateur, ou à l’aide de la touche MUTE du boîtier de
télécommande.
Bornes SP2 SWITCHED
4
Elles sont mises hors tension par l’introduction d’une fi che
casque dans la prise casque
co
située à l’avant de
l’amplifi cateur, ou à l’aide de la touche MUTE du boîtier de
télécommande.
Si vous souhaitez brancher les haut-parleurs pour une utilisation
ponctuelle (dans une autre pièce, par exemple) utilisez ces
bornes. Vous pouvez facilement les mettre hors tension en
relâchant le commutateur
cn
du panneau avant.
Paramètres de réglage du volume
Il est important de comprendre que la position du réglage
du volume ne donne pas d’indication exacte sur la puissance
fournie à vos haut-parleurs. Il arrive souvent que l’amplifi cateur
émette sa pleine puissance bien avant que le réglage du
volume n’atteigne son maximum, notamment lorsque vous
écoutez des CD très denses. L’amplifi cateur doit cependant
aussi pouvoir fournir sa pleine puissance à partir de sources de
volumes très inférieurs, telles que les tuners ou les lecteurs de
cassettes. Lorsque vous utilisez ces sources, le paramètre de
réglage du volume peut être bien plus élevé avant de provoquer
des distorsions (surcharge audible).
Branchement à une alimentation
électrique
La prise est-elle bonne ?
Vérifi er que la prise fournie avec le récepteur correspond à
votre alimentation et que la tension du secteur correspond au
réglage prédéfi ni (120V ou 230V) indiqué sur le panneau arrière
de l’appareil.
Si vous disposez d’une tension d’alimentation secteur ou d’une
fi che secteur différente, consultez votre revendeur Arcam ou le
support client Arcam au +44 (0)1223 203203.
Câble de liaison au secteur
L’appareil est habituellement fourni avec une fi che secteur
moulée déjà montée sur le câble. Si vous devez pour
une raison quelconque retirer la prise, débarrassez-vous
en immédiatement en la jetant en lieu sûr. En effet, son
branchement dans la prise murale pourrait provoquer une
électrocution. Si vous avez besoin d’un nouveau câble de liaison
au secteur, contactez votre revendeur Arcam.
Branchement
Enfoncez la fi che (prise de ligne IEC) du câble d’alimentation
livré avec l’appareil dans la prise (AC INLET) située à l’arrière de
ce dernier. Vérifi ez qu’elle est branchée à fond.
Introduisez la prise située à l’autre extrémité du câble dans
votre prise d’alimentation secteur, et mettez cette dernière
sous tension.
Câblage des haut-parleurs
Arcam A65 or A75 amplifier
R
L
+ –+ –
+
–
–
+
Enciente droite Enciente gauche
