10
GB

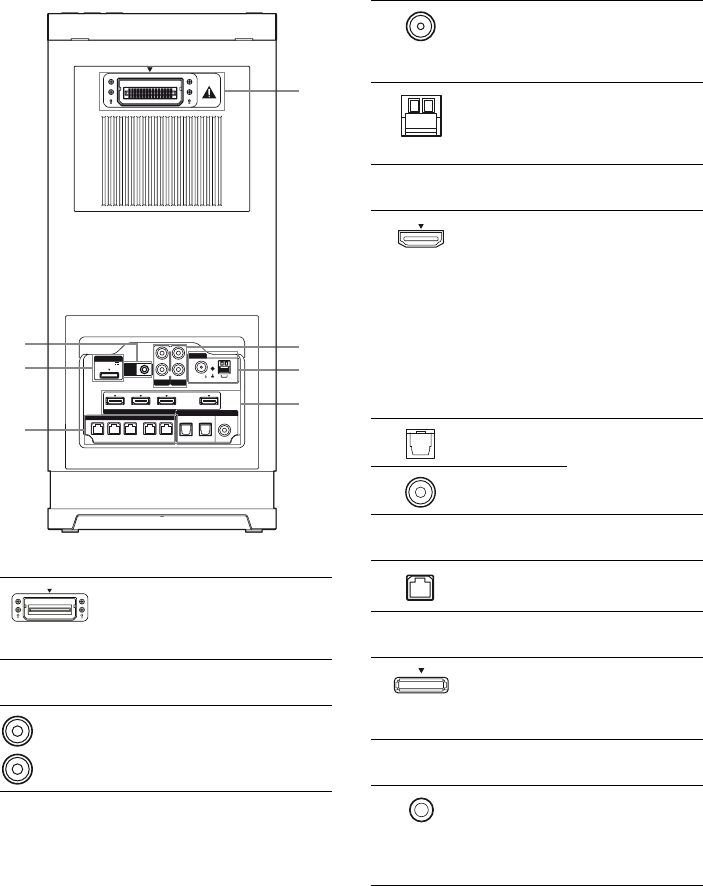

Rear panel
A S-AIR
EZW-T100
slot
Connects to a
wireless transmitter
(not supplied)
(page 51).
B AUDIO INPUT section
AUDIO IN
jacks
Connects to a Super
Audio CD player,
CD player, etc.
(pages 21, 24).
EZW-T100
DMPORT
DIGITAL
ANTENNA
HDMI
0.7A MAX
DVD IN BD IN
FRONT R FRONT L SUR R SUR L
OPT IN COAX IN
VIDEO
CENTER
SAT/CATV IN TV OUT
ARC
DC5V
AUDIO IN AUDIO IN
FM 75
AM
COAXIAL
R
L
CAL MIC
AUTO
SA-CD/CD TV
SAT/CATV TV
SPEAKERS
1
2
3
4
7
5
6
White (L)
Red (R)
C ANTENNA section
FM
ANTENNA
jack
Connects to the
supplied FM wire
antenna (aerial)
(page 25).
AM
ANTENNA
terminals
Connects to the
supplied AM loop
antenna (aerial)
(page 25).
D DIGITAL INPUT/OUTPUT section
HDMI IN/
OUT jacks
Connects to a DVD
player, satellite
tuner, or a Blu-ray
Disc player. The
image is output to a
TV or a projector
while the sound can
be output from a TV
or/and system’s
speakers (pages 21,
23).
OPT IN
jacks
Connects to a
satellite tuner, etc.
(pages 21, 23, 24).
COAX IN
jack
E SPEAKERS section
Connects to the supplied speakers
(page 20).
F DMPORT
DMPORT
jack
Connects to a
DIGITAL MEDIA
PORT adapter
(page 24).
G AUTO CALIBRATION
AUTO CAL
MIC jack
Connects to the
supplied optimizer
microphone for the
Auto Calibration
function (page 27).
