Veiller à ce que la puissance de sortie des amplifi-
cateurs de puissance utilisés sur l’installation corre-
sponde bien aux capacités des haut-parleurs. Si
l’amplificateur de puissance utilisé comporte sa pro-
pre commande de volume sonore, régler les com-
mandes de NIVEAU [LEVEL] (3) du NAD-911 en
position médiane puis régler la commande de volume
de l’amplificateur de puissance pour obtenir un
niveau sonore à peu près correct pour une exploita-
tion normale.
CABLES.
Il est possible de placer les amplificateurs à prox-
imité du NAD-911 en utilisant des câbles de signaux
courts et des câbles de haut-parleurs longs.
Cependant, les performances de l’installation seront
généralement meilleures si les amplificateurs se trou-
vent plus près des haut parleurs ; dans ce cas, les
câbles des signaux sont plus longs et les câbles des
haut-parleurs sont plus courts. Dans un cas comme
dans l’autre, les meilleures performances seront
obtenues en utilisant des câbles de haut-parleurs de
qualité supérieure et de grand diamètre (calibre 16
minimum) et des câbles de signaux coaxiaux de qual-
ité supérieure.
La longueur des câbles utilisés pour relier la Sortie
Variable du NAD-911 à un amplificateur est limitée
par une capacité totale de 22 nF maximum.
BRANCHEMENT DES ENTREES.
Une installation simple comporte un lecteur de CD
et une Platine à Cassettes reliés au préamplificateur
hi-fi. Dans le cas d’une installation stéréophonique, le
préamplificateur est relié aux connecteurs d’ENTREE
[INPUT] (4) des Voies 1 & 2 du NAD-911. Dans le
cas d’une installation monophonique, relier le préam-
plificateur à l’ENTREE de la Voie 1 uniquement.
Brancher le Microphone sur le connecteur
d’ENTREE MICRO [MIC IN] (1).

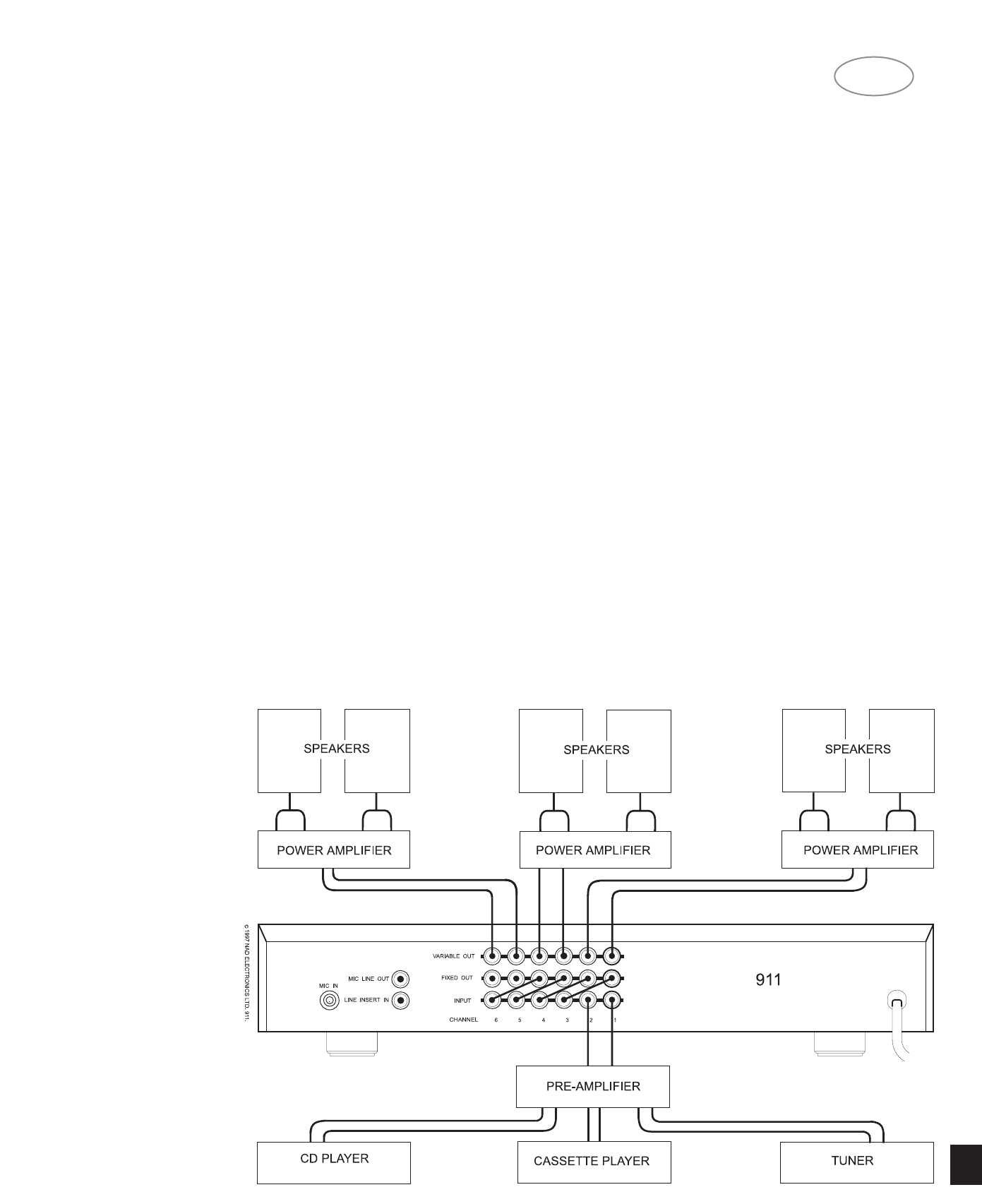

INTERCONNEXION DES VOIES
Pour envoyer le signal musical à toutes les voies
du préamplificateur de distribution, les sorties de
chaque voie sont reliées aux entrées des autres
voies.
A l’aide des câbles phono RCA fournis, relier la
SORTIE FIXE [FIXED OUTPUT] (5) des Voies 1 et 2
à l’ENTREE [INPUT] (4) des Voies 3 et 4. Relier
ensuite la SORTIE FIXE des Voies 3 et 4 aux
ENTREEs des Voies 5 et 6. (Dans le cas d’une instal-
lation monophonique, relier la SORTIE FIXE de la
Voie 1 à l’ENTREE de la Voie 2, etc ...).
CONNEXION DES SORTIES.
Relier les connecteurs de SORTIE VARIABLE
[VARIABLE OUT] (6) de chaque voie à la voie
amplificateur / haut-parleurs appropriée. Les amplifi-
cateurs de puissance et les haut-parleurs correspon-
dants doivent être appariés aussi bien du point de
vue de leur qualité que de celui de leur puissance.
NAD propose une gamme de préamplificateurs et
d’amplificateurs-préamplificateurs intégrés parfaite-
ment adaptés à une utilisation avec ce type d’installa-
tion.
