P.CON SPEAKER OUTPUT
REMOTE
FUSE
[
30A
x
3
]
GNDBATT.
LINE IN LINE OUT
L
R
THERMAL MANAGEMENT PROTECTION
INPUT
SENSITIVITY
[
V
]
ISF
FREQUENCY
[
Hz
]
LPF
FREQUENCY
[
Hz
]
0.2
[
MAX
]
0.3
0.5
200
LINE OUT
FILTER
ON
OFF
150
100
70
35
4015
20
25
30
50
1
2
3
4
[
MIN
]
5
Z

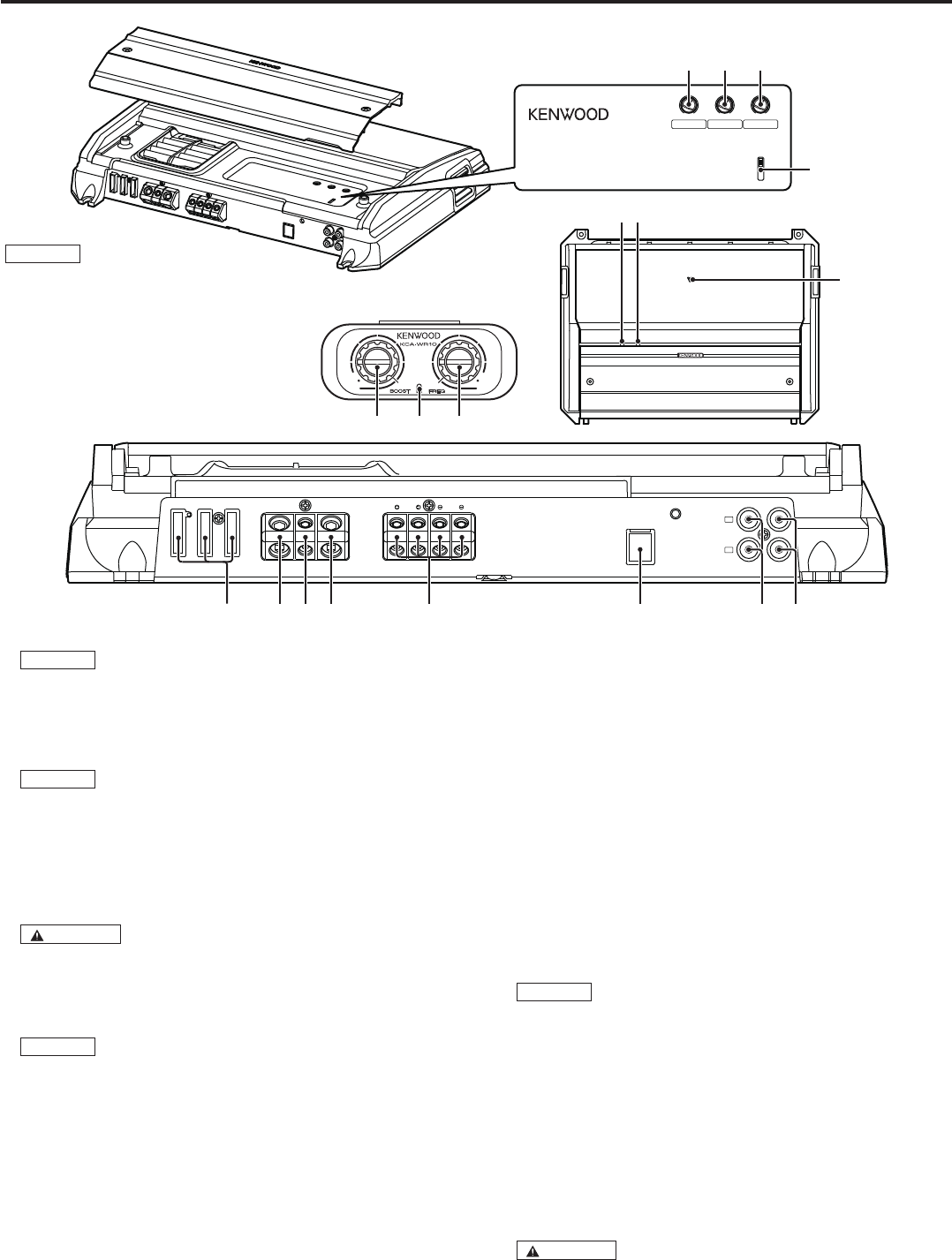

Contrôles
1 Fusible (30 A × 3)
REMARQUE
Si vous ne trouvez pas de fusible de calibre adéquat dans le commerce, etc.,
contacter votre agent Kenwood.
2 Borne BATT. (alimentation)
3 Borne P.CON (fil de commande d’alimentation)
Commande l’unité ON/OFF.
REMARQUE
Commande l’unité d’alimentation. Assurez-vous de le connecter à l’ensemble
des différents systèmes.
4 Borne GND (masse)
5 Bornes SPEAKER OUTPUT
Cet appareil étant conçu pour fonctionner avec une impédance de charge
de 1 Ohm, tout haut-parleur dont l'impédance est égale ou supérieure à 1
Ohm peut être branché sur ces prises.
ATTENTION
La puissance admissible par les haut-parleurs doit être au moins égale à la
puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de
fonctionnement peut survenir.
6 Borne REMOTE
Connectez le câble de la télécommande.
REMARQUE
Utilisez le câble de télécommande de l'accessoire optionnel.
7 Borne d'entrée de ligne (LINE IN)
8 Sortie de ligne (LINE OUT)
Le signal audio réglé avec le filtre de ligne de sortie LINE OUT FILTER est émis.
9 Commande BOOST LEVEL (Niveau d'amplification des basses
fréquences)
Règle le niveau d'amplification de la gamme des basses fréquences.
0 Indicateur Power
- Commande FREQUENCY (Fréquence d'amplification des
basses)
Règle la fréquence centrale autour de laquelle la gamme de basse fréquence
doit être amplifiée.
= Indicateur THERMAL MANAGEMENT
Cet indicateur s’éclaire lorsque la température interne est élevée.
~ Indicateur PROTECTION
Cet indicateur s’éclaire lorsque la fonction de protection s’est activée. (Voir
page 8)
! Indicateur Power
Lorsque l’alimentation est activée, l’indicateur POWER s’illumine.
@ Commande LPF (Filtre passe-bas) FREQUENCY
Cette commande permet de régler la bande de fréquence en sortie de cet
appareil.
# Commande ISF (filtre infrasonore)
Les fréquences très graves que même un haut-parleur d'extrêmes graves
n'est pas en mesure de reproduire, génèrent des oscillations parasites
qui altèrent les sons audibles et les déforment, etc. Le réglage de cette
commande permet de couper les fréquences inférieures à la fréquence
spécifiée.
Cette disposition permet d'accroître les performances des haut-parleurs qui
ne sont plus tenus de reproduire des vibrations inutiles puisqu'elles ne sont
pas perçues par l'oreille.
$ Commande INPUT SENSITIVITY (sensibilité d’entrée)
Régler cette commande selon le niveau de pré-sortie de l’unité centrale
branché à cet amplificateur.
REMARQUE
Se référer à la section <Spécifications> du manuel des instructions de l’unité
centrale à propos du niveau de pré-sortie.
% Interrupteur de filtre de ligne de sortie (LINE OUT FILTER)
Commutation de la sortie de signal audio vers la borne de ligne de sortie
(LINE OUT).
Position ON:
Le signal audio réglé lors du paramétrage du filtre passe-bas, de la sensibilité
d’entrée et de l’amplification des graves (Accessoire optionnel) est émis via la
borne de ligne de sortie LINE OUT.
Position OFF:
Le signal audio envoyé par la borne de ligne d’entrée LINE IN est émis via la
borne de ligne de sortie LINE OUT.
ATTENTION
Le volume de sortie audio via la borne de ligne de sortie LINE OUT diffère
en fonction de la position de l’interrupteur. Gardez ceci à l’esprit lors de la
commutation de l’interrupteur de filtre de sortie (LINE OUT FILTER) de ON sur
OFF.
Télécommande
(Accessoire optionnel)
REMARQUE
Le panneau de commande se situe sous l’enjoliveur.
Retirez le couvercle pour accéder aux commandes
de réglage. (Voir page 9)
