JVC SP-PW100 Speaker User Manual



– 4 –
Connections (Continued)
Verbindungen (Fortsetzung)
Make all the connections before plugging the AC power cord into an AC outlet.
Stellen Sie alle Verbindungen her, bevor Sie die AC- Stromkabel in einen AC- Ausgang stecken.
RIGHT
RIGHT
RIGHT
LEFT/MONO
LEFT
RIGHT
LEFT
RIGHT
LEFT
TO MAIN
SPEAKERS
INPUT (LOW-LEVEL)
LEFT/MONO
INPUT (LOW-LEVEL)
LEFT/MONO
Sound output (LINE OUT) (LEFT)
Klangausgang (LINE OUT) (LEFT)
Sound output (LINE OUT) (RIGHT)
Klangausgang (LINE OUT) (RIGHT)
INPUT (LOW-LEVEL)
RIGHT
INPUT (LOW-LEVEL)
RIGHT
RIGHT
RIGHT
RIGHT
LEFT/MONO
LEFT
RIGHT
LEFT
RIGHT LEFT
TO MAIN
SPEAKERS
INPUT (LOW-LEVEL)
LEFT/MONO
INPUT (LOW-LEVEL)
LEFT/MONO
INPUT (LOW-LEVEL)
RIGHT
INPUT (LOW-LEVEL)
RIGHT
OUT PUT
OUT PUT
Preamplifier
Vorverstärker
Power amplifier
Leistungsverstärker

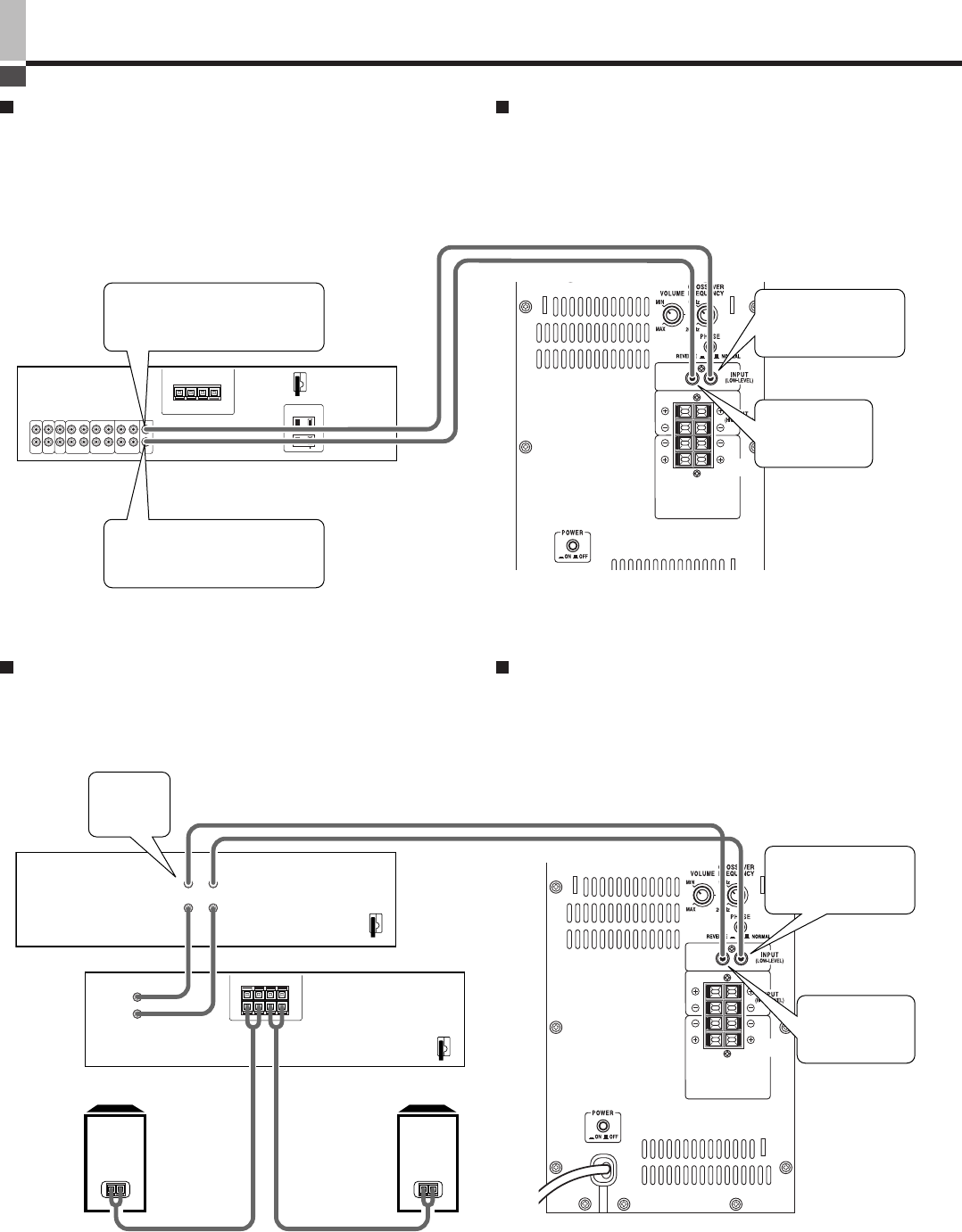

Connecting to an amplifier with LINE OUT output terminals
Connect to the RIGHT and LEFT/MONO terminals of INPUT (LOW-
LEVEL).
Be sure to connect the correct cord to the RIGHT and LEFT terminals,
respectively. (The LEFT and RIGHT terminals are mixed inside the unit.)
Use separately purchased connecting cords.
Anschließen an einen Verstärker mit
Leitungsausgangsanschlüssen
Anschließen an den RIGHT und LEFT/MONO- Anschluss von INPUT
(LOW-LEVEL).
Stellen Sie sicher, dass Sie jeweils das richtige Kabel an den RIGHT und
LEFT Anschlüssen anschließen. (Der RIGHT und der LEFT Anschluss sind
im Inneren der Anlage „vermischt").
Benutzen Sie separat gekaufte Verbindungskabel.
Connecting to a preamplifier set
Connect to the RIGHT and LEFT/MONO terminals of INPUT (LOW-
LEVEL).
Be sure to connect the correct cord to the RIGHT and LEFT terminals,
respectively.
Use separately purchased connecting cords.
Anschluß an einen Vorverstärker-Set
Schließen Sie ihn an den RIGHT und LEFT/MONO- Anschlüssen von INPUT
(LOW-LEVEL) an.
Stellen Sie sicher, dass Sie jeweils das richtige Kabel an den RIGHT und
LEFT Anschlüssen anschließen.
Benutzen Sie separat gekaufte Verbindungskabel.
