158 VRX653R
Deutsch
Installation- und
Kabelanschlu
ß-Anleitung

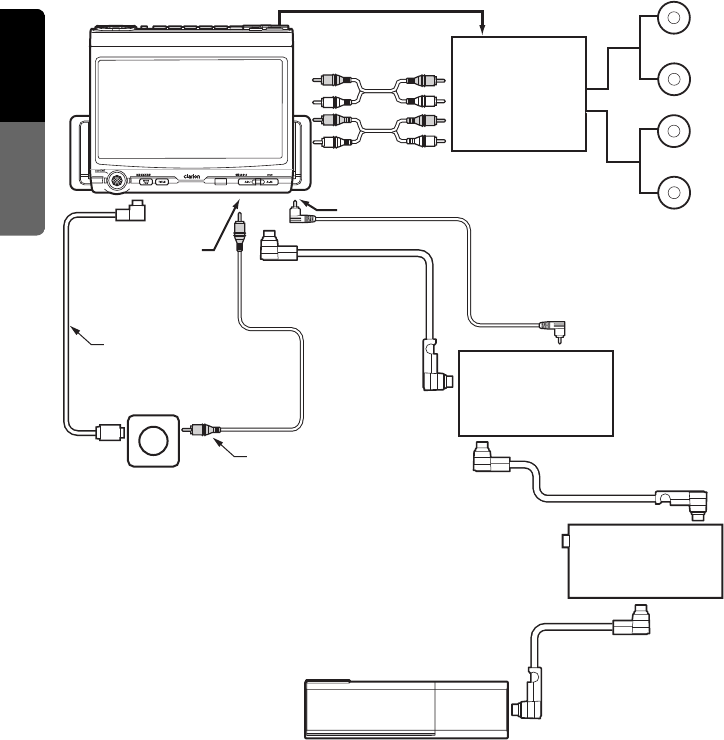

9. BEISPIELSYSTEME
■ Beispielsystem 1
RDS TMS-Tuner
Hauptgerät
(VRX653R)
VIDEO INPUT
(TTX7502z/
TTX7503z)
(VCZ628)
(CDC655z/655Tz/1255z/
DCZ628)
(NAX943DV)
CeNET
STAND
ALONE
(DAH913/DAH923)
DVD/etc. INPUT
(TMH943)
∗ Um den Eingang korrekt abzustimmen, muß
das VRX653R gemäß Seite 144 eingestellt
werden.
∗Bei Anschluss an das Modell NAX 9500E
den Adapter CCA-647 (separat erhältlich)
verwenden.
∗ Zum Anschluß von zwei CD-
Wechslern ist die Netzweiche CCA-
519-601 erforderlich.
Hinterer
Lautsprecher
Vorderer
Lautsprecher
CeNET-Kabel
(mitgeliefert mit
fernseh-tuner)
Cinchbuchsen-Videokabel
(mitgeliefert mit fernseh-tuner)
Cinchbuchsen-Videokabel
(mitgeliefert mit VCZ628)
Fernseh-Tuner
Navigationssysteme
RGB-Kabel
(mitgeliefert mit
NAX943DV)
Mini DIN(8P) Cable
(mitgeliefert mit
NAX943DV)
CeNET-Kabel
(mitgeliefert mit DAB-Tuner)
DVD-Wechsler
CD-Wechsler
CeNET Y-Adapter
(CCA-519-601,
getrennt erhältlich)
Ferritklemme
(mitgeliefert mit DVD-Wechsler)
CeNET-Kabel
(mitgeliefert mit Wechsler)
Den [CeNET/STAND ALONE]-Schalter auf [CeNET]
einstellen.
RDI-
ausgang
DAB-Tuner
Verstärker
Verstärkersteuerung
Cinchkabel
(getrennt erhältlich)
