DVH943 27

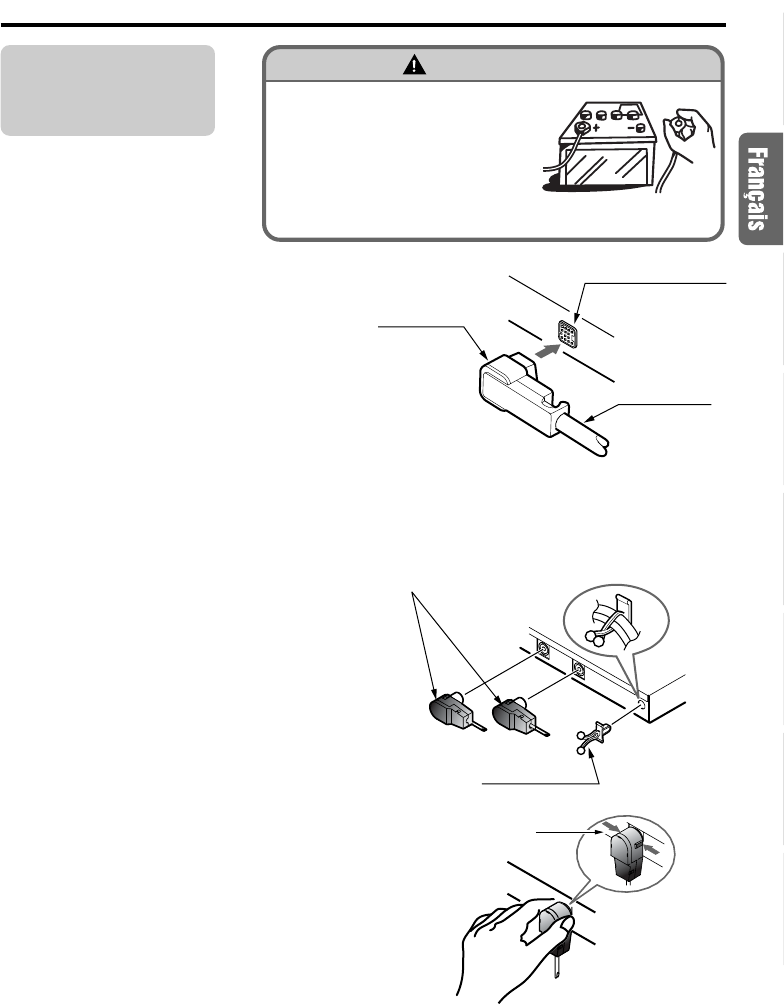

Effectuez les réglages et
les connexions dans
l’ordre indiqué sur le
schéma ci-dessous.
1
Câble CeNET
•Pour brancher le câble CeNET, tenez-le en
dirigeant son connecteur comme illustré et
insérez-le à fond.
•Pour débrancher le câble CeNET, saisissez le
capuchon coulissant et pincez-le doucement.
2
Câble optique numérique
• Insérez le connecteur noir à fond sur le
connecteur d’entrée du signal numérique
jusqu’à son encliquetage. Le serre-câble
permet d’immobiliser jusqu’à deux câbles
optiques numériques.
• Pour débrancher un câble optique numérique,
appuyez sur les pattes de gauche et de droite
du connecteur et tirez doucement sur celui-ci.
Remarque:
• Le câble optique numérique ne sera jamais
plié à un rayon de moins de 1,5 cm. S’il est
plié à un angle plus aigu, ses performances
seront fortement réduites et il risque d’en
être endommagé.
3
Câble à broche RCA
• Lors du branchement d’un câble à broche
RCA, veillez à confirmer d’abord la source de
la connexion.
4
Interrupteur [RESET] (Initialisation)
• Après avoir terminé les câblages, appuyez sur
l’interrupteur [RESET] pour revenir aux
paramètres par défaut.
Câblage de cette unité
Remarque:
• Cheminez le câble en laissant du mou, de sorte
que son connecteur ne se débranche pas par
accident.
Remarque:
• Mettez toujours l’interrupteur principal [POWER]
hors tension sur [OFF] avant de brancher ou de
débrancher les câbles optiques numériques.
PRÉCAUTION
Avant de procéder aux démarches de
câblage de cet appareil, débranchez la
borne négative (–) de la batterie de la
voiture et laissez-la déconnectée jusqu’à
la fin des travaux. Le toucher des fils
alors que la borne est branchée pourrait
provoquer une secousse électrique
dangereuse ou des blessures en cas de
court-circuit accidentel.
Connecteur CeNET
Câble CeNET
Capuchon
coulissant
Câble optique numérique
(connecteur noir)
Serre-câble
Pincez les pattes
gauche/droite.
