• Maintenez le mécanisme tracteur poussant avec le pouce et l’index par le bord supérieur
des pièces de fixation, en orientant les fentes vers vous.
• Insérez les fentes aux extrémités de l’axe juste derrière et au-dessus du cylindre.

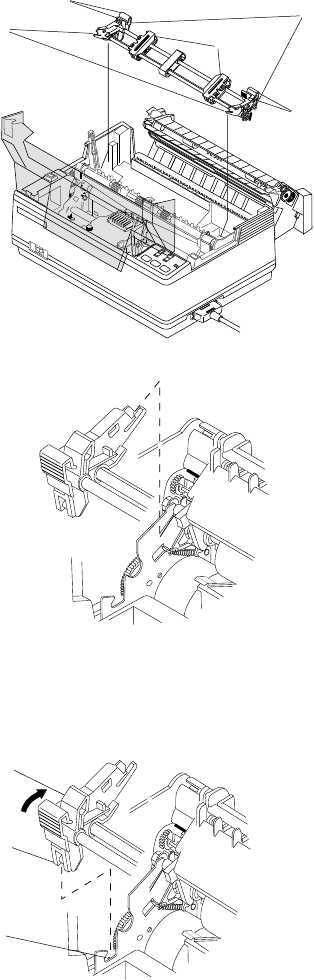

Vue arrière de l’imprimante
• A l’aide de l’index et du pouce, pressez les leviers des pièces de fixation. Faites en sorte
que le bas des leviers s’adapte correctement dans les entailles de la plaque
métallique à
l’intérieur du corps de l’imprimante.
T
racteurs à
Extrémité
Fentes
Fixations
Fixations
picots
Pièce de fixation
Bas du levier
Entaille dans la
plaque métallique
