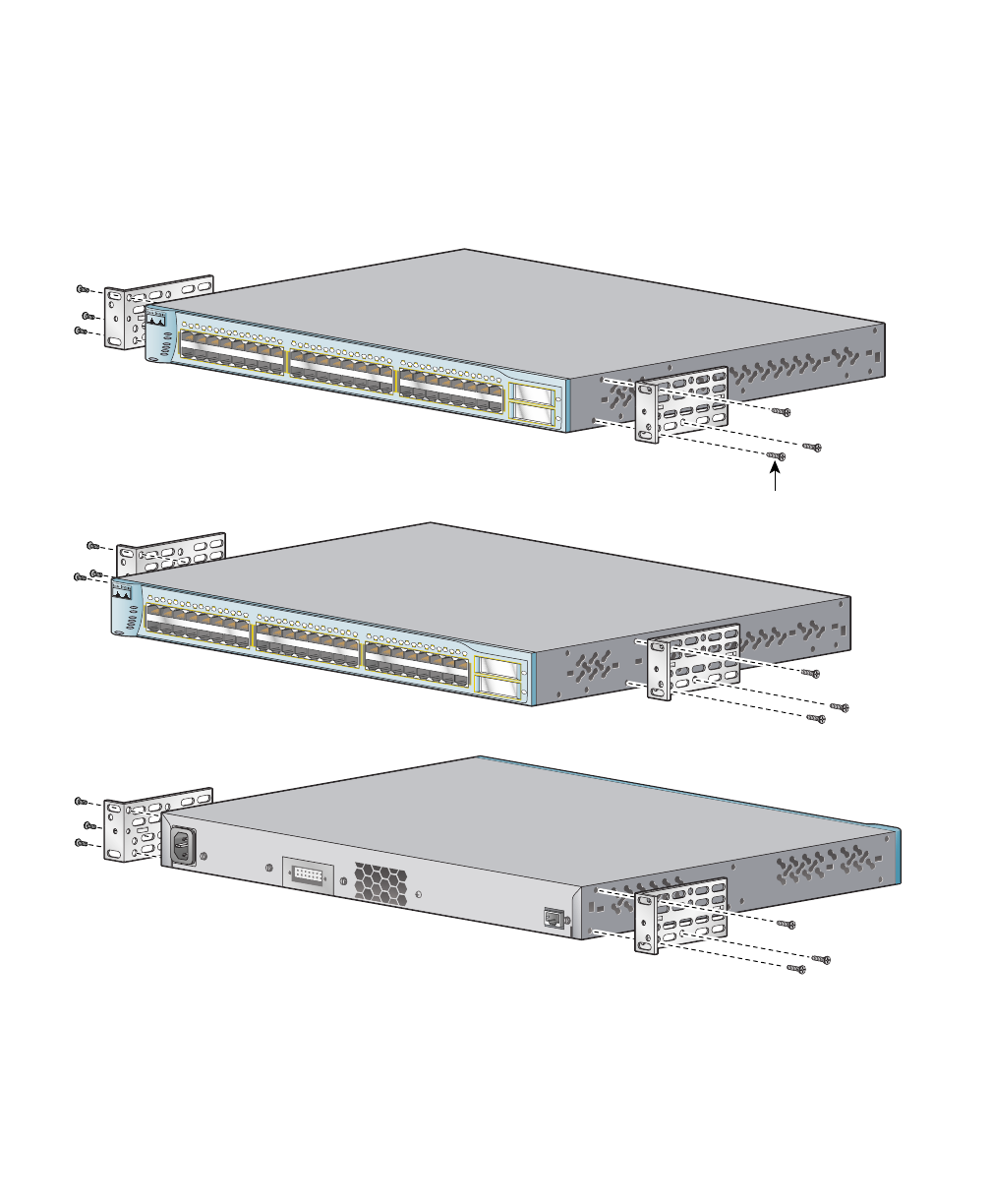

Attaching the Brackets
Use six Phillips flat-head screws to attach the long side of the brackets on the Catalyst 3550-24 and
3550-48 switches.
Number-8 Phillips
flat-head screws
MODE
Catalyst 3550
SYSTEM
1X
2X
17X
18X
33X
34X
15X
16X
31X
32X
47X
48X
RPS
STATUS
UTIL
DUPLX
SPEED
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
1
48
2
MODE
Catalyst 3550
SYSTEM
1X
2X
17X
18X
33X
34X
15X
16X
31X
32X
47X
48X
RPS
STATUS
UTIL
DUPLX
SPEED
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
1
48
2
100-240V~
5-3A
50/60Hz
DC OUTPUT 1
CONSOLE
Front-mounting position
Mid-mounting position (telco rack)
Rear-mounting position
