A
3.26
8. To replace bot-
tom plate (A),
insert the four tabs
on edge of bottom
plate into slots on
front of tool.
Pivot bottom plate
down and snap
closed.
3.27
F
E
3.28

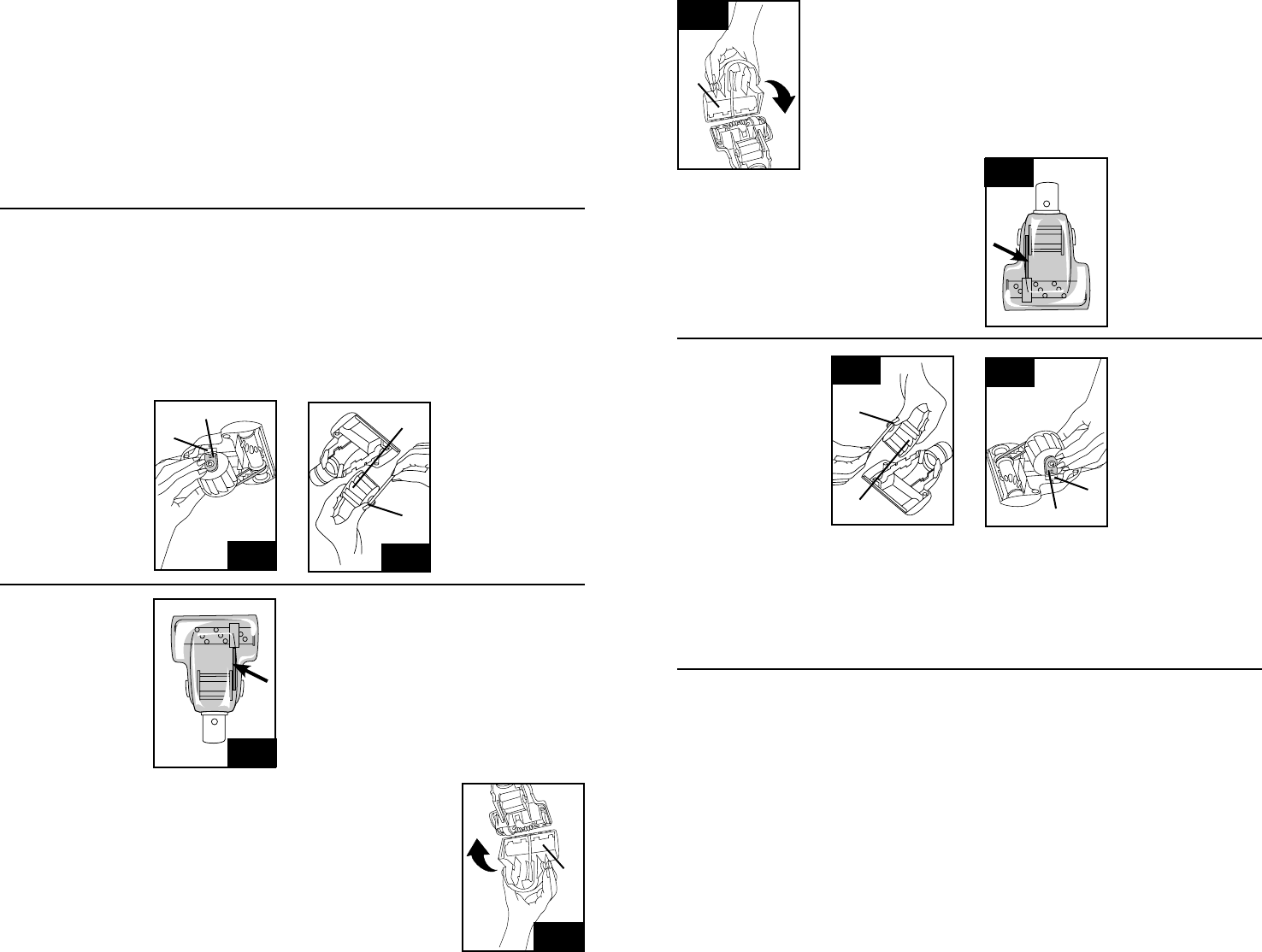

Belt replacement
Inspecting the belt
The powered hand tool belt is designed
to last a long time and is not normally
replaced. However, if the belt is cracked,
gouged or broken, it should be replaced.
Powered hand tool
The belt can be
seen through the
top of the nozzle
or by removing the
bottom plate and
belt guard (Figs.
3-21 and 3-22).
Replacing belt
When replacing belt,
ask for HOOVER
part No. 38528037.
2. Grasp turbine (E)
and pull firmly to
remove.
3. Remove belt
from turbine pulley
(F). Replace with
new belt.
G
H
3.29
4. With flat sides
of turbine retainers
(G) pointing down,
slide retainers into
grooves (H) in tool
housing and snap
into place.
5. Replace brush
roll, belt guard, and
bottom plate as
described in Figs.
3-23 through 3-26.
1. Remove bottom
plate, belt guard
and brush roll as
described in Figs.
3-21 through 3-23.
The motor is equipped with bearings that contain sufficient lubrica-
tion for the life of the motor. The addition of lubricant could cause
damage. Therefore, do not add lubricant to motor bearings.
The agitator is equipped with two ball bearings that should be lubri-
cated periodically by a Hoover Sales and Service Center or an Autho-
rized Hoover Warranty Service Dealer (Depot).
Lubrication
15
A
3.26
8. Pour replacer la
plaque inférieure
(A), insérer les
quatre languettes
sur le rebord de la
plaque inférieure
dans les rainures
à l’avant de
l’accessoire.
Rabattre la plaque
inférieure vers le
bas et appuyer des-
sus pour la fixer en
place.
3.27
F
E
3.28
Remplacement de la courroie
Inspection de la courroie
La courroie de l’accessoire portatif à turbine
est conçue pour durer longtemps et ne doit
normalement pas être remplacée. Toutefois,
si la courroie est fissurée, étirée ou coupée,
il faut la remplacer.
Accessoire portatif à
turbine
Pour voir la cour-
roie, regarder par
l’ouverture de la
buse ou enlever la
plaque inférieure et
le protège-courroie
(fig. 3-21 et 3-22).
Remplacement
de la courroie
À l’achat d’une
courroie de
rechange, demander
la pièce HOOVER no
38528037.
2. Saisir la turbine
(E) et tirer dessus
fermement pour
l’enlever.
3. Retirer la cour-
roie de la poulie
de la turbine (F).
Installer la nouvelle
courroie.
G
H
3.29
4. Avec les pattes
de fixation (G) de
la turbine poin-
tant vers le bas,
faire glisser les
pattes dans les
rainures (H) du boî-
tier de l’accessoire
jusqu’à ce qu’elles
s’enclenchent.
5. Remettre en
place le rouleau-
brosse, le protège-
courroie et la
plaque inférieure
tel qu’il est illustré
aux figures 3-23 à
3-26.
1. Enlever la plaque
inférieure, le pro-
tège-courroie et le
rouleau-brosse, tel
qu’il est illustré aux
figures 3-21 à 3-23.
Les paliers de l’aspirateur sont suffisamment lubrifiés pour toute la
durée de vie de l’appareil. Toute lubrification supplémentaire pourrait
causer des dommages; il ne faut donc pas ajouter de lubrifiant aux
paliers de l’aspirateur.
Le rouleau brosse agitateur est pourvu de deux roulements à billes
qui doivent être lubrifiés périodiquement à un centre de service
Hoover ou à un atelier de service garanti Hoover autorisé (dépôt).
Lubrification
15
