8
NL
Aansluiten van de apparatuur
IN OUT IN OUT
SUB
WOOFER
SUB WOOFER
4 Ω 8 Ω
BA
R
L
R
L
R
LRL
SPEAKERS
IMPEDANCE USE 4-16Ω
IN
L
R
L
R
REC OUT
SIGNAL
GND
AM
FM
75Ω
COAXIAL
y
y
ANTENNA
TAPE
IMPEDANCE
SELECTOR
IN
PHONO
IN
CD
REARFRONT CENTER
REARFRONT
5.1CH INPUT
CENTER
DVD
COAXIAL
IN
MD/DAT
OPTICAL
IN
MD/DAT
OPTICAL
OUT
REARFRONT
PRE OUT
CENTER
DIGITAL
MONITOR
INREC OUT
MD/DAT
AUDIO
IN
IN
VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
AUDIO
OUT
VIDEO 1
2ND AUDIO OUT
AUDIO
IN
AUDIO
IN
AUDIO
IN
AUDIO
OUT
VIDEO 2
RL
AC OUTLET
ç
ç
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
ç
ç
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
VIDEO
IN
INPUT
RL
AUDIO OUT VIDEO
OUT
OUTPUT
RL
AUDIO OUT VIDEO
OUT
OUTPUT
+
–
DVD
OPTICAL
IN
TV/LD
OPTICAL
IN
TV/LD DVD
CONTROL A1
Videorecorder
Aansluiten op het
voorpaneel
Betreffende de video-aansluitingen
U kunt de audio-uitgangsaansluitingen van uw TV-toestel
verbinden met de TV/LD AUDIO IN stekkerbussen van de
tuner/versterker, om het geluid van de TV weer te geven met een
akoestiekeffect naar keuze. In dit geval mag u de video-
uitgangsaansluiting van het TV-toestel niet verbinden met de TV/
LD VIDEO IN stekkerbus van de tuner/versterker. Als u een
aparte TV-afstemeenheid (of een laserdisc-speler) aansluit,
verbind dan de audio- en video-uitgangen daarvan met de tuner/
versterker zoals aangegeven in bovenstaand aansluitschema.
z
Bij gebruik van de S-video stekkerbussen in plaats van de
gewone video-aansluitingen
In dit geval zult u het TV-toestel of de videomonitor ook moeten
aansluiten op de S-video stekkerbus. De S-video signalen worden
alleen uitgestuurd via de S-video stekkerbussen, dus u zult via de
gewone video-aansluitingen geen signaal kunnen weergeven.
Video-aansluitingen
Verbind een met de
TV of laserdisc-speler TV/LD stekkerbussen
Videorecorder VIDEO 1 stekkerbussen
Tweede videorecorder VIDEO 2 stekkerbussen
DVD videospeler DVD stekkerbussen
TV of videomonitor MONITOR VIDEO OUT
stekkerbus
Camcorder of videospel VIDEO 3 INPUT aansluitingen
op het voorpaneel
Vereiste aansluitsnoeren
Audio/video-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur aan op de
stekkerbussen met dezelfde kleur, op de betreffende apparaten.
Videosnoer voor het aansluiten van een TV of videomonitor (niet
bijgeleverd)

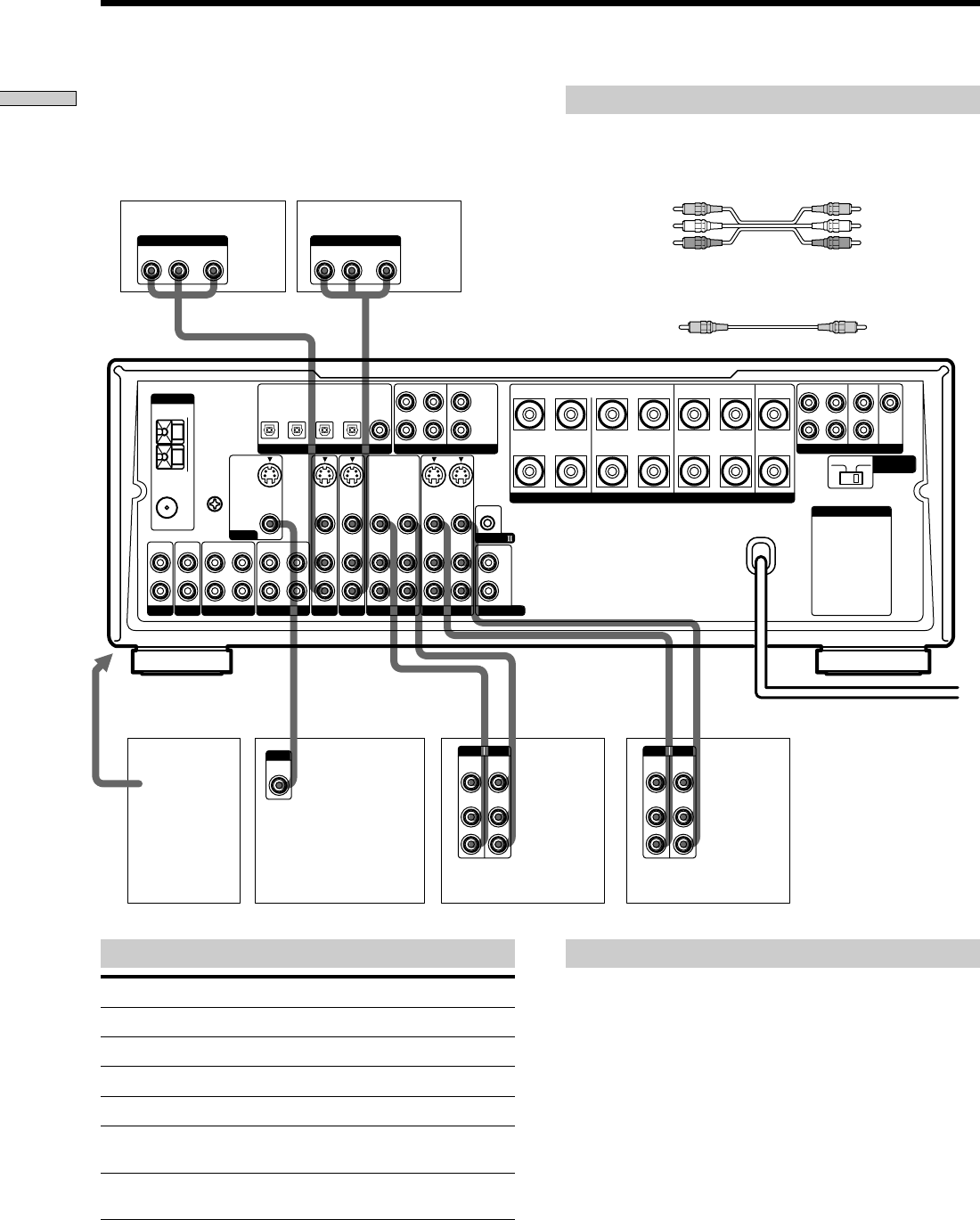

Aansluiten van video-apparatuur
Camcorder
of
videospel
VideorecorderTV of videomonitor
TV of laserdisc-speler
DVD videospeler
geel geel
geel (video) geel (video)
wit (audio L) wit (audio L)
rood (audio R) rood (audio R)
