Es-20
Conectar el receptor AV
• Antes de realizar las conexiones AV, lea los manuales
incluidos con los componentes AV.
• No conecte el cable de alimentación hasta que haya
realizado y comprobado todas las conexiones de audio
y de vídeo.
Jacks digitales ópticos
Los jacks de entradas digitales ópticas del receptor AV
disponen de tapas de cierre que se abren cuando se
inserta un conector óptico y se cierran cuando se extrae.
Inserte los conectores por completo.
Precaución: Para evitar que se produzcan daños,
mantenga el conector óptico recto al insertarlo y
extraerlo.
Codificación por colores de la conexión AV
Las conexiones AV RCA suelen estar codificadas por
colores: rojo, blanco y amarillo. Utilice los conectores rojos
para conectar las entradas y salidas de audio del canal
derecho (normalmente etiquetadas con la letra “R”). Utilice
los conectores blancos para conectar las entradas y salidas
de audio del canal izquierdo (normalmente etiquetados con
la letra “L”). Utilice los conectores amarillos para conectar
entradas y salidas de vídeo compuesto.
• Inserte los conectores por completo
para que la conexión sea correcta
(las conexiones flojas pueden causar
ruidos o un funcionamiento
defectuoso).
• Para evitar interferencias,
mantenga los cables de audio y de
vídeo lejos de los cables de alimentación y de los
cables de los altavoces.

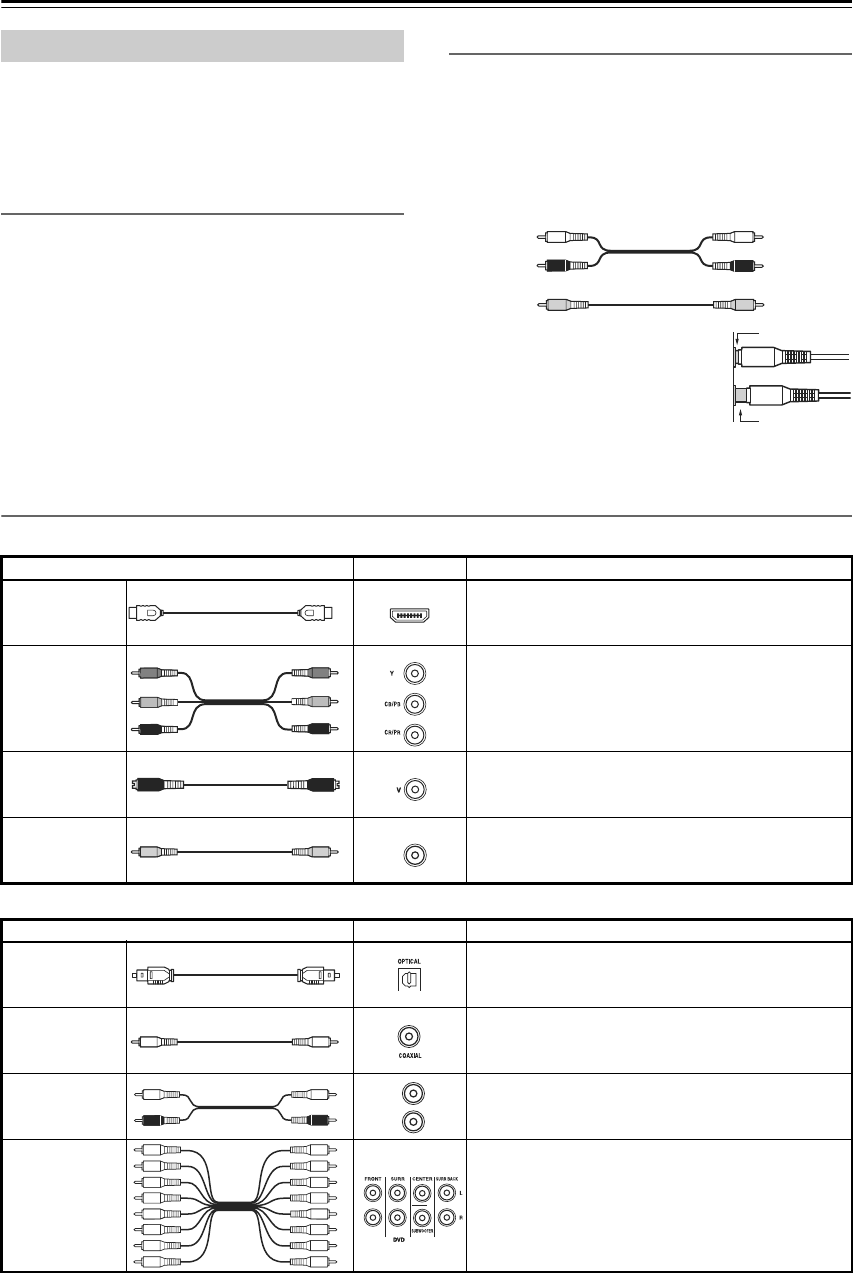

Cables y jacks AV.
Nota: El receptor AV no es compatible con los conectores SCART.
Acerca de las conexiones AV
Izquierda
(blanco)
Audio analógico
Vídeo compuesto
Derecha
(rojo)
(Amarillo)
Izquierda
(blanco)
Derecha
(rojo)
(Amarillo)
¡Correcto!
¡Incorrecto!
Vídeo
Cable
Jack Descripción
HDMI
Las conexiones HDMI pueden transportar vídeo digital
descomprimido, estándar o de alta definición, así como
audio digital, para la mejor calidad de imagen y sonido.
Cable de
componente de
vídeo
El componente de vídeo separa la luminancia (Y) y las
señales de diferencia de color (P
R, PB), proporcionando
una calidad de imagen suprema (Algunos fabricantes de
televisores nombran los jacks de componente de vídeo
de forma algo distinta).
Cable de S-Video
S-Video separa la luminancia y las señales de color y
proporciona la una calidad de imagen mejor que la de
vídeo compuesto.
Cable de vídeo
compuesto
El vídeo compuesto normalmente se utiliza en
televisores, VCR, y otros equipos de vídeo. Utilice
sólo cables especiales para vídeo compuesto.
Audio
Cable Jack Descripción
Cable de audio
digital óptico
O
frece la mejor calidad de sonido y permite disfrutar del
sonido envolvente (por ejemplo, Dolby Digital, DTS).
La calidad de audio es la misma que para coaxial.
Cable de audio
digital coaxial
Ofrece la mejor calidad de sonido y permite disfrutar del
sonido envolvente (por ejemplo, Dolby Digital, DTS).
La calidad de audio es la misma que para óptico.
Cable de audio
analógico (RCA)
Este cable es para audio analógico. Es el formato de
conexión más corriente para audio analógico, y se
encuentra en la mayoría de componentes AV.
Cable de audio
analógico
multicanal (RCA)
Este cable es para audio analógico multicanal y se
suele utilizar para conectar reproductores de DVD
con salidas de audio analógico individuales 7.1.
Pueden utilizarse varios cables de audio analógico
normales como alternativa al cable multicanal.
HDMI
V
L
R
