AMPLIFIER OWNER’S MANUAL
28
29
1. RCA Eingangsbuchsen – RCA Eingangsbuchsen zum Gebrauch mit Quellgeräten mit RCA oder
Linienpegel-Ausgangsignale. Getrennte Sets von Buchsen werden mit dem RT404 für die vorderen und
hinteren Stereoeingänge geliefert. Zum richtigen Betrieb ist ein Quellgerät mit einem Pegel von 200mV
erforderlich. Die Verwendung von hochqualitativen Paarkabeln wird empfohlen, um zu verhindern, dass
Strahlungslärm in das System eindringt.
2. Eingangsignaloption 2CH/4CH – Dieser Knopf am RT404 wird verwendet, um das Eingangssignal des
Verstärkers an das Ausgangssignal der Quelle anzugleichen, damit all vier Kanäle des Verstärkers angetrieben
werden. Wenn das Quellgerät 2 Ausgangssignale hat (links und rechts), verbinden Sie diese mit den vorderen
Eingangssignalkanälen des Verstärkers und stellen Sie den Eingangsoptionsknopf auf 2CH. Wenn das Quellgerät
4 Ausgangssignale hat (links vorne, links hinten, rechts vorne, rechts hinten), verbinden Sie diese mit den
vorderen Eingangssignalkanälen des Verstärkers und stellen Sie den Eingangsoptionsknopf auf 4CH-Position. In
der 4CH-Position tritt der Überblendregler am Quellgerät in Funktion.
3. Lautsprecherpegeleingänge – Dieser Eingang erlaubt den Betrieb des Verstärkers von Quellgeräten mit
Lautsprecherpegelausgängen. Ausgangslautsprecherleitungen vom Quellgerät sollten direkt an das mit
dem Verstärker mitgelieferte Drahtgeschirr angeschlossen werden.
Drahtgeschirrfarbcode:
Grau/schwarz = Quellgeräte rechts negativ (-) Weiß/schwarz = Quellgeräte links negativ (-)
Dunkelgrau = Quellgeräte rechts positiv (+) Weiß = Quellgeräte rechts links positiv (+)
Mit dem Smart-Engage™ Selbstanschaltkreis ist ein entfernter Anschaltdraht nicht notwendig, wenn man
das Drahtgeschirr des Lautsprecherpegeleingangs an ein leistungsfähiges Quellgerät anschließt. Der
Verstärker schaltet sich bei Musikempfang automatisch ein.
4. RCA-Ausgangsbuchsen – Die RCA Ausgangsbuchsen erlauben es, ein Signal an andere aufeinaderg-
ereihte Verstärker zu senden. Die RCA Ausgänge aller Verstärker der Road Thunder senden ein volles
Signal an zusätzliche Verstärker.
5. Verstärkungsregelung – Diese Kontrollen werden eingesetzt, um die Eingangsempfindlichkeit des
Verstärkers an das verwendete Quellgerät anzupassen. Die Kontrollen sind von der Fabrik auf 1Vrms vor-
eingestellt. Bitte beachten Sie, dass der RT404 eine separate Verstärkungsregelung für die vorderen und
hinteren Kanäle hat.
6. Überkreuzungsoptionen – Dieser Knopf kontrolliert die gewünschte Überkreuzungskonfiguration. Die 2-
Kanal Verstärker der Road Thunder beinhalten eine unterdrückbare 18dB/Oktave 85Hz Überkreuzung, die
die Wahl von Hochpass/Niedrigpass oder Vollspektrum zulässt. Der RT404 4-Kanal Verstärker beinhaltet
eine unterdrückbare 18dB/Oktave 85Hz Überkreuzung, die Hochpass oder Vollspektrum für die vorderen
Kanäle und Niedrigpass oder Vollspektrum für die hinteren Kanäle zulässt.

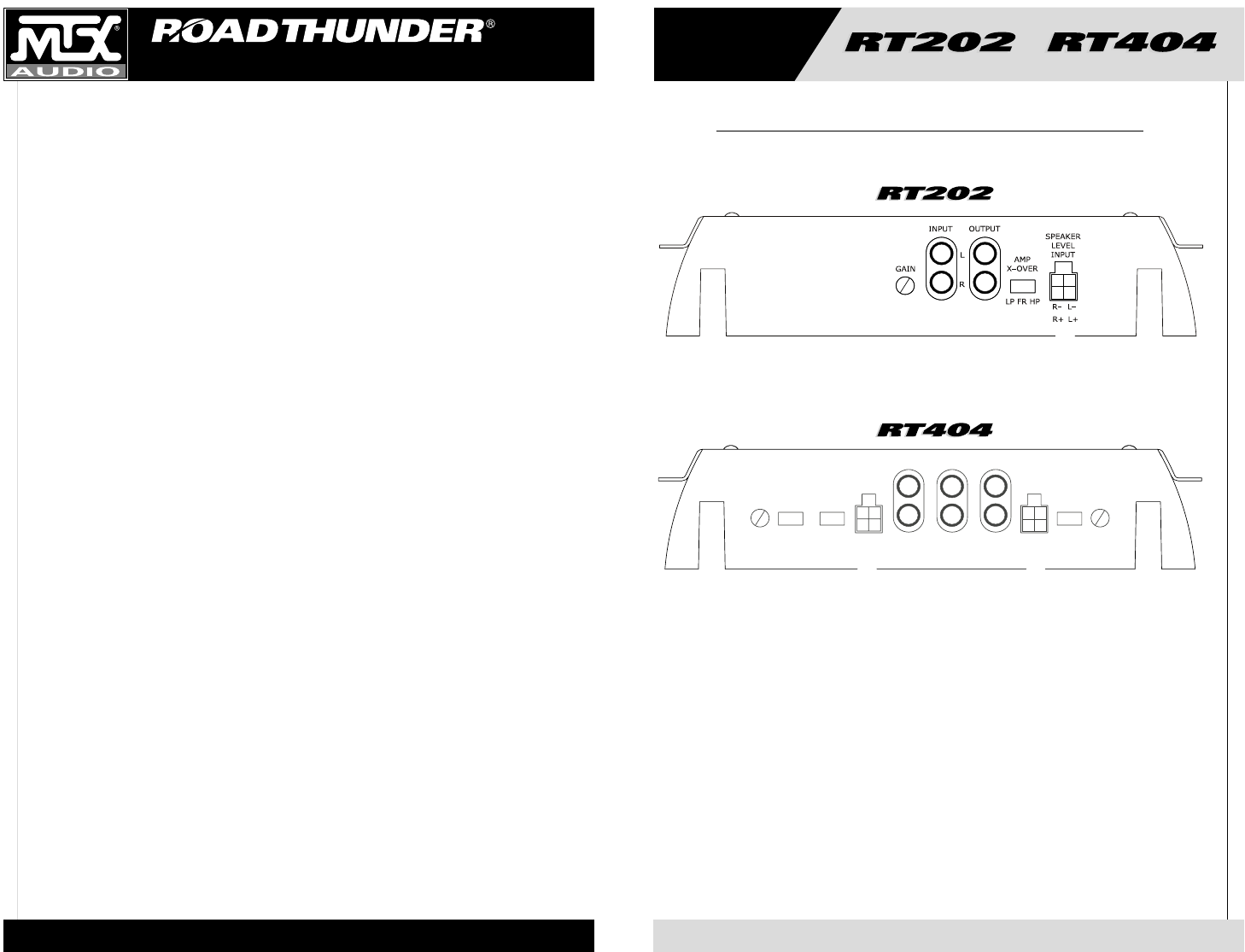

Eingangskonsolen-Layout
FRONT
GAIN
AMP
X–OVER
2CH 4CH
FR HP
R– L–
FRONT IN SUM OUT
REAR IN
AMP
X–OVER
REAR
GAIN
LP FR HP
R+ L+
R– L–
R+ L+
L
R
L
R
SPEAKER
LEVEL
INPUT
FRONT
RCA
INPUT
SPEAKER
LEVEL
INPUT
REAR
