cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor-
male (2x4 oder 2x2 Fuß große) eingehängte Deckenplatten aus
Material mit geringer Dichte, die im Laufe der Zeit durchhängen
und hörbar vibrieren können. Um die akustische Leistung Ihrer
Deckenlautsprecher zu verbessern, empfiehlt Klipsch, dass Sie
die ursprüngliche Befestigungsplatte durch eine aus _ bis _ Zoll
(1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen
(Abbildung 2).
LAUTSPRECHERINSTALLATION
(bei Neubauten mit Schritt 3 weitermachen)
1. Schneiden Sie mit der beiliegenden Schablone ein Loch
entsprechender Größe in die Wand oder Decke.Wenn die
Schablone nicht verfügbar ist, finden Sie deren Maße auf der
Klipsch-Website: www.klipsch.com. Die angegebenen Größen
sind Minimalwerte. Wenn kein genaues Ausschneiden
möglich ist, sollten Sie jeder Dimension _ Zoll (0,64 cm)
hinzufügen. Passen Sie auf, dass Sie nicht durch existierende
Kabel oder Rohre schneiden. Beschädigen Sie keine feuer
hemmenden Barrieren zwischen den Ständerprofilen.
2. Führen Sie Lautsprecherkabel (mindestens 18 Gauge) zu den
Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen
Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die
Farbkodierung oder Markierung des Kabels beachten
müssen, um eine richtige Polung sicherzustellen.

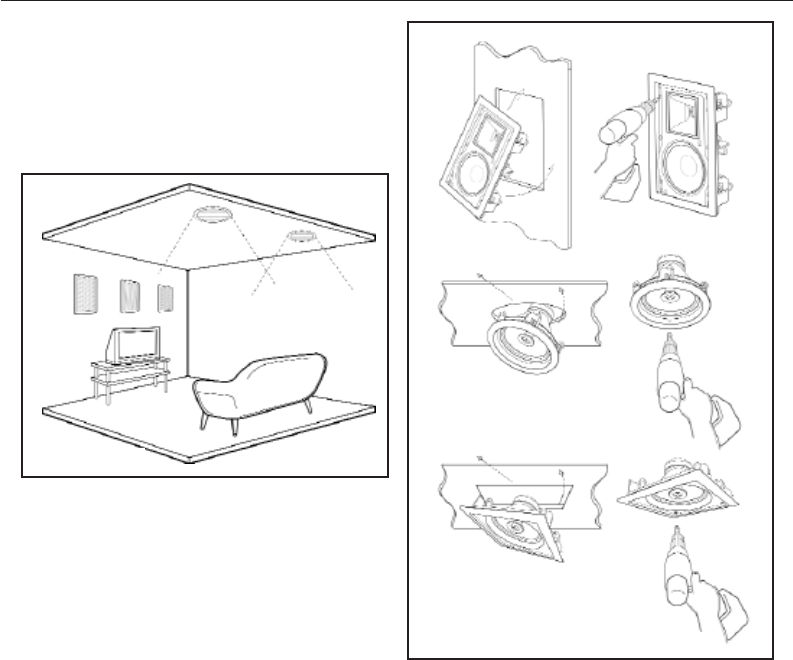

4. Führen Sie die Lautsprecherbaugruppe in die Öffnung ein und
befestigen Sie diese, indem Sie die vier
Kreuzschlitzschrauben anziehen (Abbildung 3). Die Füße des
Rahmens klappen aus und drücken den Rahmen und die
Wand zusammen. (Die Neubaubefestigungen von Klipsch
erleichtern dies, wenn sie vor der Installation des Gipskartons
verwendet werden.)
5. Nun können Sie die Lautsprechergrills lackieren, bevor Sie sie
in die Lautsprecher einsetzen. Die Lautsprechergrills von
Klipsch können mit praktisch jeder Farbe lackiert werden. Sie
sollten vor dem Lackieren den Stoffeinsatz herausnehmen. Er
kann nach dem Trocknen der Farbe wieder eingesetzt wer
den. Passen Sie auf, dass sich nicht zuviel Farbe auf den
Perforationen des Lautsprechergrills ansammelt.
6. Drücken Sie den Grill fest.
Weitere Illustrationen finden Sie auf der Rückseite.
STEUERELEMENTE
Mittelbass- und Hochtöner-Regelschalter
(Serie 3000 und 5000)
Manche Modelle besitzen einen Hochtönerschalter (Serie 3000)
oder sowohl einen Mittelbass- als auch einen Hochtönerschalter
(Serie 5000) an der vorderen Schallwand. Der Schalter
ermöglicht eine Einstellung von entweder 0 dB (normal) oder -3
dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem
akustisch ungedämpften Raum (wie einem Badezimmer oder
einer Küche) installieren, müssen Sie eventuell den
Hochtönerschalter einstellen. Wenn der Lautsprecher sich in
einer Ecke befindet und zu viel Bass erzeugt, sollten Sie
vielleicht den Mittelbass-Schalter einstellen. Vor Anbringung
des Lautsprechergrills sollte immer die Schalterposition
geprüft werden.
Drehbarer Hornlautsprecher (Wandmodelle)
Die Serie 3000 und 5000 besitzen einen drehbaren
Hornlautsprecher, der nach innen gerichtet werden kann.Vor der
Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich
auszurichten.
ARCHITECTURAL SPEAKERS
Figure 2
Figure 3
