Français
Connexions
• Ne connectez pas le cordon d’alimentation secteur avant toutes les autres connexions ne soient terminées.
• Puisque chaque appareil différent a des noms de prises différents, lisez attentivement les instructions fournies avec
l’appareil que vous souhaitez connecter.

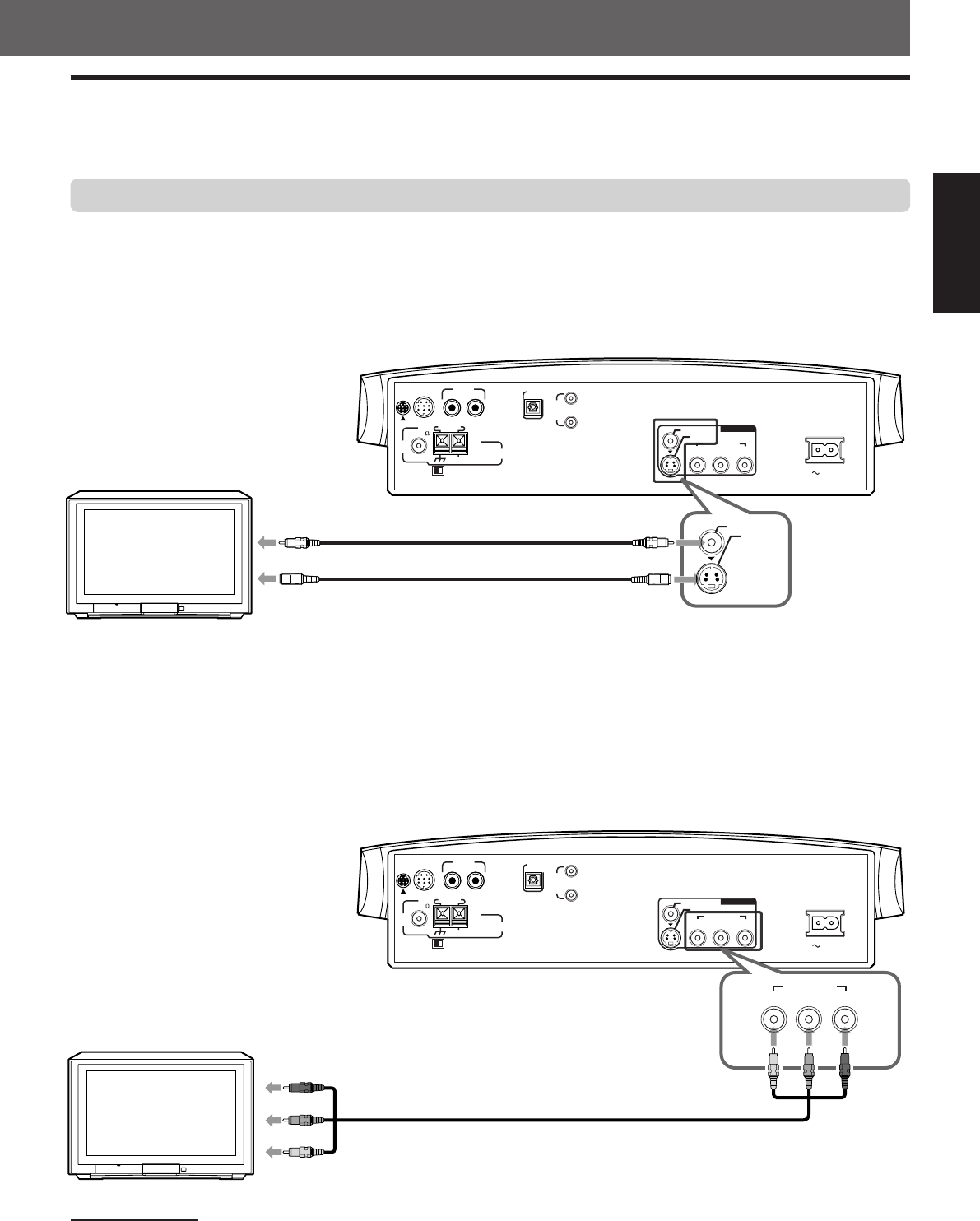

Connexion d’un téléviseur
Pour voir les images et les affichages sur l’écran, connectez un téléviseur à l’appareil central.
• Une connexion à un téléviseur à travers un magnétoscope ou à un téléviseur avec un magnétoscope intégré peut causer
une déformation de l’image.
• Vous devez régler correctement “TYPE MONITEUR” dans le menu IMAGE en fonction du format d’image de votre téléviseur.
Voir page 58.
7 Pour connecter un téléviseur sans prises d’entrée en composantes
7 Pour connecter un téléviseur muni des prises d’entrée vidéo en composantes
Si votre téléviseur possède des prises d’entrée vidéo en composantes, connectez-le avec un cordon vidéo en composantes
(non fourni) afin d’obtenir une image de grande qualité.
• Connectez correctement “Y” à “Y”, “P
B” à “PB” et “PR” à “PR”.
• Si votre téléviseur prend en charge l’entrée vidéo progressive, vous pouvez afficher des images de haute qualité en
mettant en service le mode de balayage progressif. Voir page 26.
VIDEO
S-VIDEO
Y
P
B PR
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
RL
HV
FM
EXT
LOOP
DIGITAL IN
OPTICAL
COMPONENT
VIDEO
S-VIDEO
VIDEO
S-VIDEO
Y
P
B
P
R
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
RL
HV
FM
EXT
LOOP
DIGITAL IN
OPTICAL
COMPONENT
Y
P
B
P
R
COMPONENT
A l’entrée vidéo composite
A l’entrée S-vidéo
Cordon vidéo (fourni)
Cordon S-vidéo (non fourni)
Si votre téléviseur possède une prise S-vidéo (séparation Y/C), connectez-le en utilisant un cordon
S-vidéo. En utilisant cette prise, vous obtiendrez une meilleure qualité d’image que lors de
l’utilisation de la connexion vidéo composite.
• Connectez le cordon S-vidéo en faisant correspondre la marque ∞ de la fiche avec celle du système.
Appareil
central
Téléviseur
A l’entrée vidéo en composantes
REMARQUE:
Si les prises d’entrée vidéo en composantes de votre téléviseur sont de type BNC, utilisez un adaptateur de fiche (non fourni) pour convertir les
fiches cinch en fiches BNC.
Cordon vidéo en composantes (non fourni)
Rouge
Bleu
Vert
Appareil central
Téléviseur
