INSTALLATION
English FrançaisEspañol
Module Acoustimass
®
amplifié
Grâce à la technologie Acoustimass
®
utilisée dans ce module, il est difficile de localiser la
source des sons graves. Vous pouvez donc le dissimuler, en respectant les conseils suivants :
• Placez le module du même côté de la pièce que le téléviseur.
• Pour éviter toute interférence, placez le module à au moins 0,60 m de votre téléviseur.
• Pour augmenter l’effet des basses, orientez l’ouverture avant vers un mur. À l’inverse,
pour réduire cet effet, orientez l’ouverture dos au mur.
• L’ouverture avant et la grille aération située à la base du module doivent être éloignées d’au
moins 5 cm de toute autre surface.
• Ne masquez pas la grille d’aération située à la base du module. Cette ouverture est
nécessaire à la restitution correcte des basses par le module.

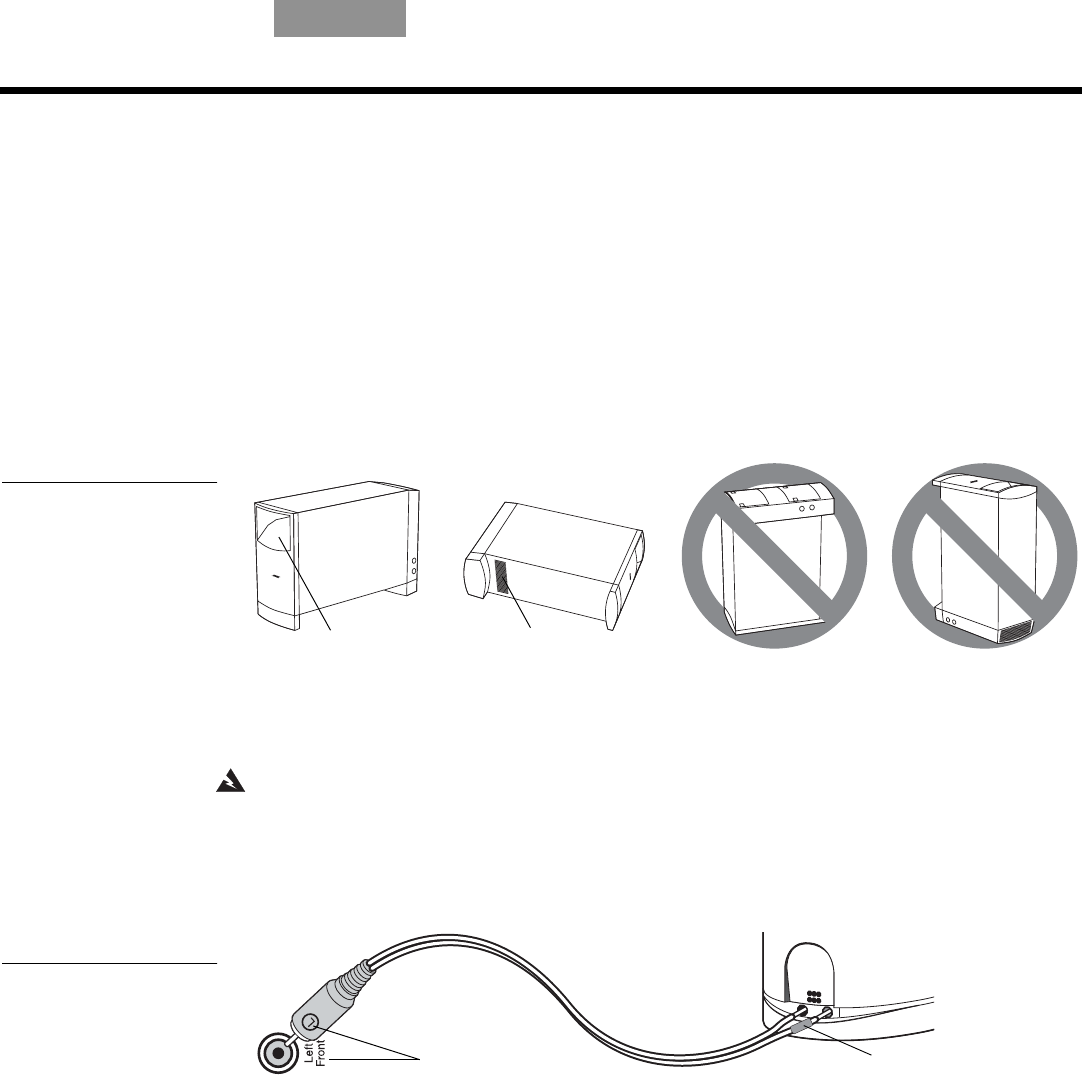

Figure 3
Options de positionnement
du module Acoustimass
Branchements
Seul le module Acoustimass doit être connecté à l’ampli-tuner. Les petites enceintes se
donnectent toutes directrement au module Acoustimass.
AVERTISSEMENT : Tout raccordement direct des petites enceintes à l’ampli-tuner pourrait
endommager votre système et provoquer un court-circuit.
Connexion des enceintes au module Acoustimass
Insérez le connecteur de chaque câble dans la prise adéquate du module. Consultez l’étiquette
de chaque connecteur pour connaître cette prise.
Figure 4
Raccordement d’un cordon
d’enceinte à un jack de
sortie du module et à
l’enceinte
1. Pour les trois enceintes avant, utilisez les câbles de 6,10 m fournis.
Insérez les connecteurs dans les jacks du module, en respectant les indications (Figure 5
page 8).
• Le câble marqué R dans le jack marqué « Right Front ».
• Le câble marqué C dans le jack marqué « Center Front ».
• Le câble marqué L dans le jack marqué « Left Front ».
Préférentiel
Alternatif
Ouverture avant
PréférentielPréférentiel
Grille d’aération
Fil portant la bague rouge
dans la borne rouge
Correspondance des
marquages
Cordon
d’enceinte
fourni
Enceinte
avant droite
