SRW8000
SUBWOOFER / CAISSON DE GRAVE / ALTAVOZ DE SUBGRAVES
Installation Manual / Manual d’installation / Manual de instalación
Printed in Japan/Imprim au Japon/Impreso en Jap n 1998/2 (D.K) GS-766B
English
Français Español

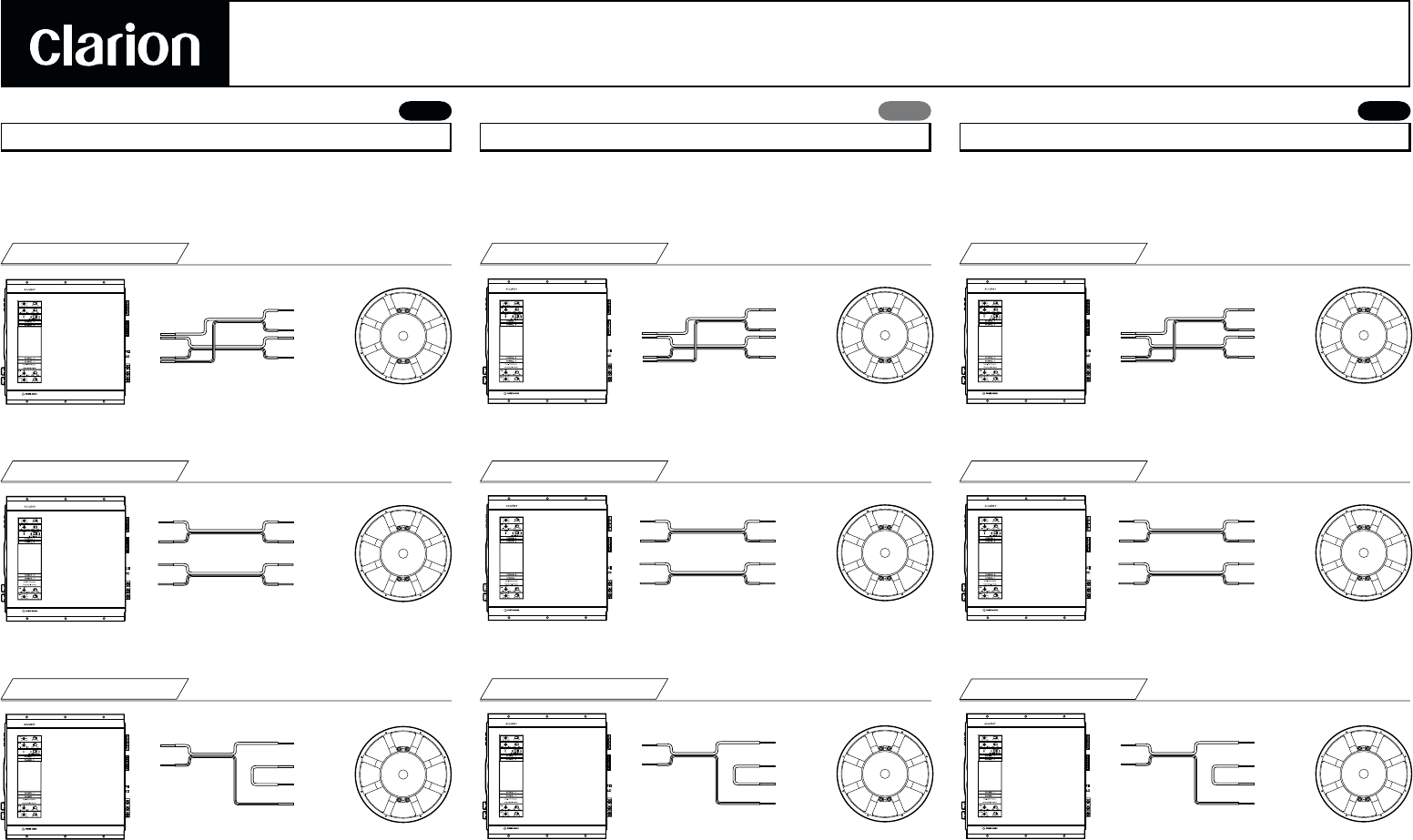

WIRE CONNECTIONS
NOTE:
Connect the black or white-striped lead wire to the (-) side.
Remarque:
Raccorder le fil noir ou à ligne blanche sur le côté(-).
Nota:
Conecte el cable negro o blanco desforrado al lado (-).
CÂBLAGE
CONEXIÓN DEL CABLEADO
Wiring example 1 2
Ω
(monaural)
Wiring example 2 4
Ω
(stereo)
Wiring example 3 8
Ω
(monaural)
Exemple de connexion 1
2
Ω
(mono)
Exemple de connexion 2
4
Ω
(stéréo)
Exemple de connexion 3
8
Ω
(mono)
Ejemplo 1 de cableado 2
Ω
(monofónica)
Ejemplo 2 de cableado 4
Ω
(estereofónica)
Ejemplo 3 de cableado 8
Ω
(monofónica)
●The speakers are 4 Ω + 4 Ω dual voice coil models. Depending on
the wiring configuration, they support three impedances: 2 Ω (mon-
aural), 4 Ω (stereo), and 8 Ω (monaural).
●Les enceintes sont des modèles à double bobine mobile de 4 Ω + 4
Ω. En fonction de la configuration du câblage, elles supportent trois
impédances : 2 Ω (mono), 4 Ω (stéréo), et 8 Ω (mono).
●Los altavoces son modelos de bobina móvil doble de 4 Ω + 4 Ω.
Dependiendo de la configuración del cableado, pueden apoyar tres
impedancias: 2 Ω (monofónica), 4 Ω (estereofónica) y 8 Ω
(monofónica).
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
TERMINAL1
TERMINAL2
