14
Options de placement
Les enceintes satellites et le haut-parleur canal arrière MCS 160 sont conçus pour être facile-
ment montés au mur en utilisant la/les encoche(s) en trou de serrure au dos du haut-parleur.
Lorsque vous montez les haut-parleurs au mur, utilisez les tampons en caoutchouc fournis.
Vous devez retirer le pied fixé pour monter vos haut-parleurs au mur.
L’option de montage en trou de serrure est semblable à la pose d’un cadre sur un mur. Installez une vis de #8 (pas fournie)
dans le mur en assurant que vous l’enfoncez dans un goujon et posez le haut-parleur sur la tête de la vis. Si un goujon n’est
pas disponible, une fixation murale doit être utilisée pour supporter le poids du haut-parleur. Il est recommandé de con-
necter le câble du haut-parleur avant de réaliser le montage au mur.
NOTE : Étant donné qu’il y a de nombreux différents types de surfaces sur lesquelles les haut-parleurs peuvent être montés,
nous ne pouvons pas fournir un type de fixation universelle qui pourrait s’adapter à toutes les situations. Si vous n’êtes pas
sûr(e) du type de fixation à utiliser, rendez-vous chez un magasin de bricolage accueillant avec votre support de montage et
demandez au personnel de vous recommander une fixation appropriée. N’oubliez pas de mentionner le poids du haut-parleur
Connexions du haut-parleur
Une fois que vos haut-parleurs sont correctement
placés, vous pouvez câbler votre système. Tout
d’abord, coupez toute l’alimentation électrique.
Utilisez le câble de haut-parleur inclus avec le
système pour réaliser vos connexions. Pour des
distances plus importantes, des câbles de 16#
ou 18# disponibles auprès de votre distributeur

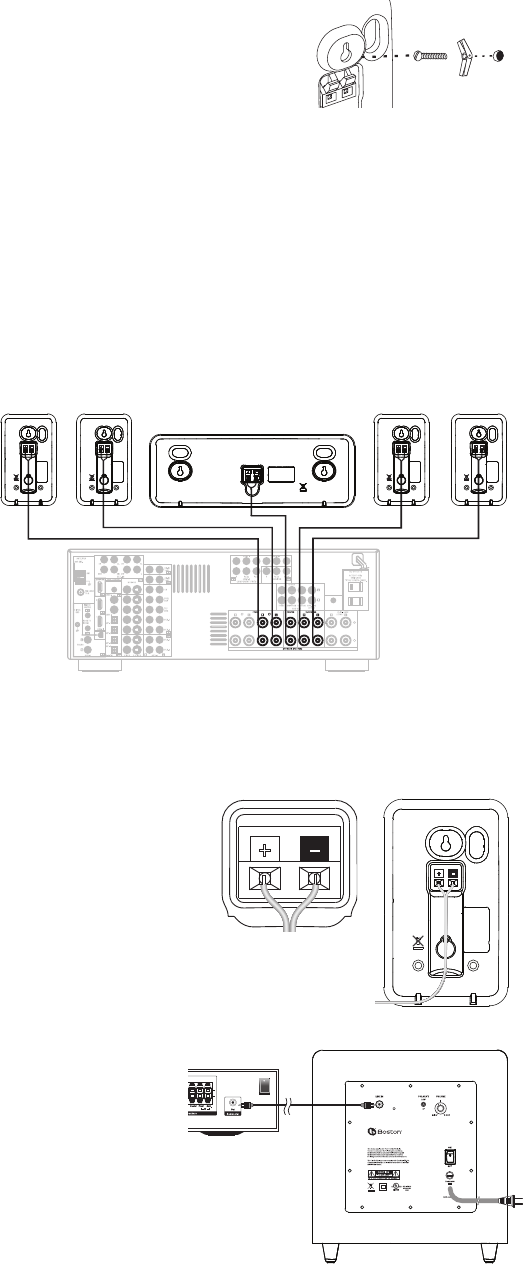

doivent être utilisés. Veuillez consulter l’illustration
qui conseille comment connecter les câbles aux
enceintes satellites et haut-parleur canal arrière
MCS 160.
Pour connecter à votre récepteur, veuillez consulter
son manuel d’utilisateur.
Important !
Pour assurer la meilleure performance, veuillez respecter les polarités au moment de
la connexion du haut-parleur, comme indiqué dans l’illustration. Connectez chaque
terminal + au dos de l’amplificateur ou récepteur au terminal + (rouge) respectif sur
chaque haut-parleur. Connectez les terminaux – (noirs) de la même manière. Si les
connexions ne sont pas réalisées correctement, une mauvaise réponse de basse et
une mauvaise constitution de l’image peuvent être entraînés. Par ailleurs, pour éviter
les court-circuits qui peuvent abîmer votre équipement, faites attention à ce que les
fils nus ne se touchent pas.
Connexions du caisson de grave
Coupez toute l’alimentation électrique. Utilisez le câble du caisson de grave
inclus avec votre système pour connecter le caisson de grave au caisson de
grave de vos récepteurs ou à la sortie LFE. Connectez l’autre extrémité à la «
Line in » au dos du caisson de grave.
+ –
12V
TRIGGER OUT
+ Rouge – Noir
MCS 160
